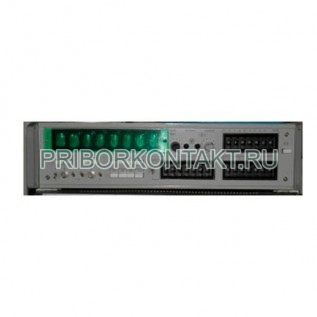

Счетчик программный Ф5007

Также этот прибор может называться: Ф-5007, Ф 5007.

Ф5007 счетчик программный реверсивный государственной системы промышленных приборов и средств автоматизации (ГСП), электрический, дискретный, переносный предназначается для:

- счета импульсов и других величин, преобразуемых в электрические сигналы;

- численного интегрирования разности двух независимых последовательностей электрических сигналов с учетом знака суммы;

- формирования командных сигналов при достижении в счетчике наперед заданного числа;

- осуществления операции частотного деления входных сигналов;

- для формирования заданного числа импульсных сигналов.

Режимы работы счетчиков программных Ф5007:

- счет электрических сигналов в прямом и обратном направлениях по входам «А» и «Б» в отдельности;

- счет двух независимых последовательностей электрических сигналов по двум входам одновременно в режимах «А+Б»; «А-Б»; «-А+Б»; «-А-Б» (совмещенный режим);

- режим делителя;

- режим формирователя заданного числа импульсов;

- режим ограничения числа, накапливаемого в счетчике по программам «ПРЕДНАБОР max» и «ПРЕДНАБОР min».

Технические характеристики Ф5007:

Емкость счетчика - 7 десятичных разрядов и 1 знаковый разряд.

Диапазон частот входных сигналов в режиме счета по входам «А» и «Б» в отдельности:

- при синусоидальных сигналах - от 10 Гц до 1 МГц;

- при импульсных сигналах - от 0 до 1 МГц.

Суммарная частота входных сигналов по входам «А» и «Б» в совмещенном режиме - не более 1 МГц.

Максимальная частота входных сигналов в режиме делителя:

- при коэффициенте деления от 2 до 99 - 100 кГц;

- при коэффициенте деления от 2 до 9 999 999 - 10 кГц.

Параметры выходных сигналов:

- полярность - положительная;

- амплитуда - от 2,4 В до 0,25 В;

- длительность - от 0,1 мкс до 3,15 мкс.

Максимальная частота входных сигналов в режиме формирователя заданного числа импульсов и в режиме ограничения числа, накапливаемого в счетчике по программам «ПРЕДНАБОР max» и «ПРЕДНАБОР min» - 100 кГц.

Параметры выходных сигналов в режиме формирователя:

- полярность - отрицательная;

- амплитуда - от 2,4 В до 5,25 В;

- длительность - от 0,1 мкс до 3,15 мкс.

Диапазон напряжений входных сигналов:

- для импульсных сигналов - от 1 В до 30 В амплитудного значения;

- для синусоидальных сигналов - от 1 В до 30 В эффективного значения.

Длительность входных импульсов - не менее 0,2 мкс.

Предел допускаемой основной погрешности в режимах работы счетчика - счет импульсов, делителя и формирователя заданного числа импульсов, ограничителя числа по «max» и «min», а также в совмещенном режиме по каждому из входов в отдельности - 1.

Счетчики Ф5007 имеют установку числа и знака (плюс или минус).

Диапазон устанавливаемых чисел - от 1 до 9 999 999.

Режимы управления по входам «СТАРТ», «СТОП», «СБРОС» и «ЗАПИСЬ» - ручной и дистанционный (управление внешними сигналами).

Параметры управляющих сигналов по входам «СТАРТ», «СТОП», «СБРОС» и «ЗАПИСЬ»:

- полярность - положительная;

- частота - одиночные импульсы или серии импульсов;

- длительность импульсов - не менее 1 мкс;

- длительность фронта - не более 0,2 мкс;

- амплитуда - от 3 В до 30 В.

Дистанционное управление направлением счета «СУММИР.» и «ВЫЧИТ.» осуществляется сигналом:

- амплитуда для логической «1» - от 2,0 В до 5,25 В;

- амплитуда для логического «0» - от -0,4 В до 0,8 В;

- полярность - отрицательный перепад.

Входные сопротивления:

- для входов «А» и «Б» - не менее 47 кОм;

- для входов «СТАРТ», «СТОП», «СБРОС», «ЗАПИСЬ» - не менее 10 кОм.

Емкости входов:

- для входов «А» и «Б» - не более 50 пФ;

- для входов «СТАРТ», «СТОП», «СБРОС», «ЗАПИСЬ» - не более 150 пФ.

Разрешающая способность счетчика Ф5007 при счете парных импульсов - 1,5 мкс.

Время предварительного прогрева счетчика программного - не более 1 мин.

Время непрерывной работы - 24 ч.

В счетчиках предусмотрен выход результатов измерения на цифропечатающее устройство (ЦПУ) типа Ф5033 в двоично-десятичном параллельно-последовательном коде 1-2-4-8:

- амплитуда сигналов для логической «1» - от 2,4 В до 5,25 В;

- амплитуда сигналов для логического «0» - от -0,4 В до 0,8 В.

Напряжение сети питания - 220 В.

Частота сети питания - 50±1 Гц.

Потребляемая мощность - не более 60В·А.

Габаритные размеры счетчика - не более 490×130×375мм.

Масса Ф5007 - не более 12 кг.

Условия эксплуатации Ф5007:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +30° С - до 80%.
