Ф5041

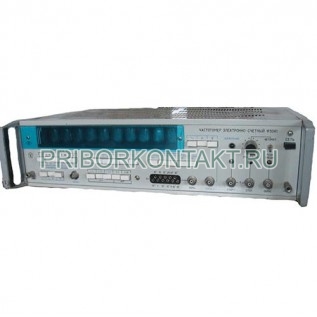

Частотомер-хронометр Ф5041 (Ф-5041, Ф 5041)

Частотомер-хронометр Ф5041 предназначен для измерения частоты и периода электрических колебаний, длительности импульсов, отношения частот, счета электрических импульсов, а также в качестве делителя частоты и генератора образцовых частот.

Технические характеристики приборов частотомер-хронометры Ф5041:

Основные технические характеристики прибора частотомер-хронометр Ф5041 приведены в таблице:

Примечание: ?o - наибольшее допустимое значение дополнительной погрешности источника опорной частоты; f - измеряемая прибором частотомер-хронометр Ф5041 частота, Гц; tизм - время измерения, с; а=3·10³ при измерении периодов синусоидальных сигналов; а=0 при измерении периодов импульсных сигналов; То - период заполняющей частоты (метки времени), мкс; Т - измеряемый период, мкс; k=0,5мкс при использовании усилителя переменного тока; k=10мкс при использовании усилителя постоянного тока; Sф - крутизна фронта измеряемых прибором частотомер-хронометр Ф5041 импульсов, В/мкс; Sс - крутизна среза измеряемых импульсов, В/мкс; ?=1В - порог чувствительности формирующей схемы; ? - длительность измеряемого импульса, мкс; t - измеряемый интервал времени, мкс; f1 - высшая частота измеряемого отношения, Гц; f2 - низшая частота измеряемого отношения, Гц; n - число измеряемых периодов или множитель отношения частот; N - измеренное число импульсов; l=1 при счете импульсов или числу измерений при суммировании;

Наибольшее допустимое значение относительной погрешности частоты кварцевого генератора ?o max прибора частотомер-хронометр Ф5041 не превышает:

- 1·10^-7 - в течение первых 10 дней после настройки;

- 1·10^-8 - в течение суток;

Относительное значение средней суточной нестабильности ?o прибора частотомер-хронометр Ф5041 - не превышает 3·10^-8;

Погрешность установки номинального значения ?o - не более ±5·10^-8;

Температурный коэффициент частоты - не более ±3·10^-9К^-1;

Время установления рабочего режима прибора частотомер-хронометр Ф5041 - не более 2 часов;

Частотомер имеет выход следующих частот: 10^-2Гц; 10^-1Гц; 1Гц; 10Гц; 10²Гц; 10²Гц; 2,5·10³Гц; 10⁴Гц; 5·10⁴Гц; 10⁵Гц; 10⁶Гц; 10⁷Гц;

Амплитуда выходных сигналов прибора частотомер-хронометр Ф5041:

- не менее 3В - для частот от 10^-2Гц до 10⁵Гц;

- не менее 1,2В - для частот от 10⁶Гц до 10⁷Гц,

на нагрузке 10 кОм;

Время измерения частоты прибора частотомер-хронометр Ф5041 - 10^-2с; 10^-1с; 1с; 10с; 10²с;

Частотомер измеряет длительность одного периода и среднюю длительность из 10; 10²; 10³; 10⁴ периодов;

Разрешающая способность счета импульсов - 0,2мкс при длительности импульсов 0,1мкс и 1мкс;

Режимы работы прибора частотомер-хронометр Ф5041 - автоматический, ручной, дистанционный;

Время индикации результата измерений - от 0,5с до 5с;

Частотомер допускает возможность использования его в качестве делителя частоты с коэффициентами деления 10; 10²; 10³; 10⁴ в диапазоне частот от 0,1Гц до 10⁶Гц;

В приборах частотомер-хронометры Ф5041 имеется выход результатов измерений в двоично-десятичном параллельно-последовательном коде 8-4-2-1:

- сигнал амплитудой от 2,4В до 5,25В - для логической «1»;

- сигнал амплитудой от 0В до 0,4В - для логического «0»;

Питание прибора частотомер-хронометр Ф5041 - от сети переменного тока частотой 50Гц±1Гц напряжением 220В с допускаемым отклонением от +10% до -15%;

Потребляемая мощность - не более 60В·А;

Габариты прибора частотомер-хронометр Ф5041 - 490х130х380мм;

Масса - 12кг;

Наработка на отказ - не менее 5250 часов
