Аттенюатор Аттенюатор Д5-34А

Д5-34А

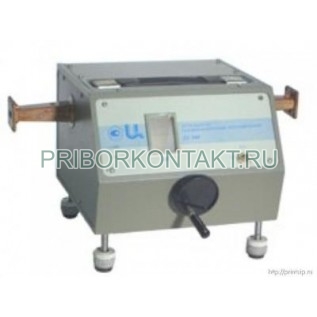

Аттенюатор поглощающий Д5-34А

Также это изделие может называться: Д534А, Д5 34А, Д-534А, Д 534А, Д5-ЗЧА, Д5ЗЧА, Д5 ЗЧА, d5-33А, d534А, d5 34А.

Д5-34А аттенюатор поглощающий предназначен для калиброванного и некалиброванного ослабления электромагнитной энергии в трактах коаксиальных и волноводных линий передач.

Д5-34А относятся к измерительным и развязывающим коаксиальным и волноводным устройствам с плавным изменением ослабления.

Аттенюаторы Д5-34А находят применение в качестве меры ослабления или используются для развязки приборов и элементов СВЧ трактов при различных исследованиях, производстве и обслуживании радиоэлектронной, аппаратуры и ее узлов. Кроме того, поглощающие аттенюаторы могут встраиваться в генераторы сигналов, измерительные приемники, анализаторы спектра и другие средства измерений.

Технические характеристики Д5-34А:

Диапазон частот - от 12,05 ГГц до 17,44 ГГц.

Пределы изменения ослабления - от 0 до 70 дБ.

Основная погрешность - от 0,3 дБ до 1,06 дБ.

Допустимая мощность - 0,5 Вт.

КСВН аттенюатора Д5-34А - от 1,15 до 1,2.

Серийные аттенюаторы поглощающие выполнены на волноводах и полосковых линиях. В основу принципа действия положено поглощение электрической составляющей и электромагнитного поля в пластинах, покрытых поглощающим слоем.

В Д5-34А на полосковых линиях поглощающие пластины вводятся между центральным и наружными проводниками симметричной полосковой линии.
