Аттенюатор Аттенюатор Д3-35А

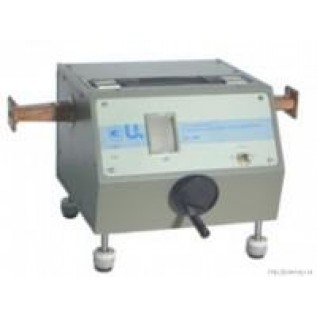

Аттенюатор Д3-35А для волноводных СВЧ трактов

Аттенюатор Д3-35А предназначен для калиброванного ослабления высокочастотного сигнала в волноводных трактах. Прибор используют при настройке, калибровке и испытаниях СВЧ аппаратуры, когда важно воспроизводимо задавать ослабление и контролировать его погрешность во всем рабочем диапазоне частот и ослаблений. Оптическая система отсчета упрощает считывание шкалы и снижает вероятность ошибки оператора.

Варианты обозначения: Д3 35А, Д335А, Д3-35-А, Д3-35 А, Д3 35 А, Д3 35-А.

Назначение и области применения

Д3-35А применяют в лабораторных и стендовых измерительных комплексах при работе с волноводными линиями, генераторами и приемниками СВЧ, усилителями, фильтрами и трактами передачи. Аттенюатор подходит для калибровки уровней, проверки динамического диапазона измерительной аппаратуры и имитации потерь в тракте в диапазоне 17,44-25,86 ГГц.

Функции и особенности

• калиброванное ослабление сигнала в волноводном тракте 11х5,5 мм;
• рабочий диапазон частот 17,44-25,86 ГГц;
• пределы установки/измерения ослабления 0-70 дБ;
• начальное ослабление 0,5 дБ;
• оптический отсчет для повышения надежности чтения шкалы;
• нормированная погрешность ослабления по участкам до 50, 60 и 70 дБ.

Технические характеристики

Конструкция и эксплуатационные особенности

Аттенюатор рассчитан на включение в волноводный тракт с сечением 11х5,5 мм. Для сохранения метрологических параметров важно соблюдать ограничение по входной мощности - не более 0,5 Вт, а также обеспечивать корректное согласование тракта, так как КСВН нормирован на уровне 1,2. При калибровочных операциях удобно использовать оптическую систему отсчета, позволяющую уверенно устанавливать нужное значение ослабления в пределах 0-70 дБ.

Преимущества применения

• калиброванное ослабление до 70 дБ в диапазоне 17,44-25,86 ГГц;
• нормированная погрешность установки ослабления по ключевым диапазонам до 50, 60 и 70 дБ;
• оптическая система отсчета для точного и удобного считывания шкалы;
• контролируемые параметры согласования (КСВН 1,2) для работы в волноводных СВЧ линиях;
• компактная стендовая конструкция при массе 5,5 кг.
