Аттенюатор Аттенюатор Д1-13

Д1-13

Прибор для поверки аттенюаторов Д1-13

Также этот прибор может называться: Д1 13, Д113, Д-113, Д 113, d1-13, d1 13, d113.

Д1-13 прибор для поверки аттенюаторов предназначен для поверки рабочих аттенюаторов, измерителей ослабления и электронных микро- и миливольтметров.

Приборы Д1-13 представлены модификацией Д1-13А.

Технические характеристики Д1-13:

Рабочий диапазон частот состоит из:

- нормального диапазона - от 0 до 5 МГц;

- расширенного диапазона - от 0 до 6,5 МГц.

Входное и выходное сопротивление прибора постоянному току при любом положении переключателя ослабления - 37,5±0,2 Ом.

Наибольшее напряжение постоянного и переменного тока, подаваемое на вход прибора 1,5 В.

Допускается перезагрузка по входному напряжению 10% в течении - 5 мин.

Основная погрешность значения ослабления прибора Д1-13 для каждой отметки его шкалы относительно нулевой отметки на постоянном токе не превышает:

- для отметок шкалы 10, 20, 30, 40 - ±0,01 дБ;

- для отметки шкалы 50 - ±0,013 дБ;

- для отметки шкалы 60 - ±0,017 дБ;

- для отметки шкалы 70 - ±0,018 дБ;

- для отметки шкалы 80 - ±0,02 дБ;

- для отметки шкалы 90 - ±0,021 дБ.

Начальное ослабление Д1-13 между его входом и выходом при установке переключателя ослабления на отметку 0 не нормируется.

Основная погрешность значения ослабления для каждой отметки его шкалы относительно нулевой отметки в номинальном и расширенном диапазонах частот не превышает значений приведенных в следующей таблице:

Дополнительная погрешность значения ослабления прибора Д1-13 при изменении температуры окружающего воздуха от нормального до предельных рабочих значений не превышает одной четверти основной погрешности на каждые 10° С.

Ослабление напряжений постоянного и переменного тока ступенями через 10 дБ - от 0 до 90 дБ.

Прибор является образцовой мерой, ослабление которой регулируется ступенями через 10 дБ в пределах - от 0 до 90 дБ.

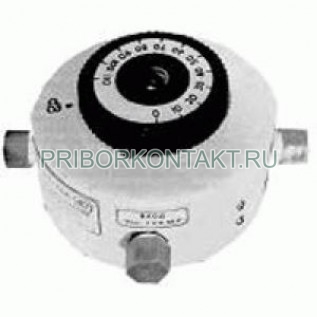

Приборы для поверки аттенюаторов Д1-13 заключены в цилиндрический алюминиевый кожух.

Сверху кожуха располагаются:

- ручка переключателя;

- шкала с отметками ослабления 0-10-20-30-40-50-60-70-80-90 дБ;

- винт-пробка, взамен которой при поверке аттенюатора на постоянном токе ввинчивается контакт с проводом, имеющийся в составе изделия.

На боковой поверхности прибора под углом в 90° расположены вход и выход прибора в виде коаксиальных гнездных 75-Омных разъемов. Снизу кожуха имеется углубление для опломбирования прибора.

Прибор Д1-13 смонтирован в латунном корпусе по многозвенной П-образной схеме. Размеры секций корпуса малы по сравнению с наиболее короткой рабочей длиной волны, вследствие чего имеет место высокое затухание полей рассеивания при переходе от одной секции прибора к другой.

Емкости между отдельными звеньями прибора, благодаря экранировке, сведены к емкостям по отношению к земле.

Резисторы прибора выполнены в виде плоских катушек, намотанных манганиновой проволокой на слюдяные пластинки минимально возможных размеров для данного типа резисторов. Тип намотки - встречная (петлевая) обеспечивает малую емкость между витками. Высокое удельное сопротивление манганина, а также малый диаметр провода обеспечивают малый СКИН-эффект и наименьшую длину провода для сопротивления и, следовательно, незначительную индуктивность. Малый температурный коэффициент сопротивления и высокая стабильность манганина позволяют получить необходимое постоянство ослабления прибора во времени.

Все резисторы после старения подогнаны к номинальному значению сопротивления с погрешностью, не превышающей - ±0,03%.

Габаритные размеры - 142×142×101 мм.

Масса прибора - не более 2,5 кг.

Условия эксплуатации Д1-13:

Температура окружающего воздуха - от +15° С до +30° С.

Относительная влажность при +25° С - до 80%.

Атмосферное давление - 100±4 кПа.
