Аттенюатор Аттенюатор ДК1-15

ДК1-15

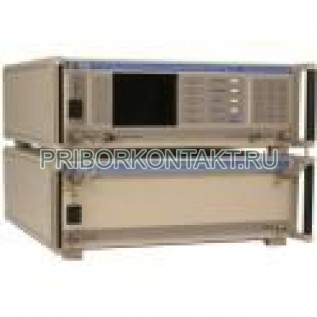

Установка для поверки аттенюаторов ДК1-15

Также эта установка может называться: ДК1 15, ДК115, ДК-1-15, ДК 1 15, dk1-15, dk1 15, dk115.

ДК1-15 установка для поверки аттенюаторов предназначена для калибровки как отдельных, так и встроенных в измерительный генератор аттенюаторов.

Установки ДК1-15 представлены следующими модификациями: ДК1-15/1; ДК1-15/2.

Технические характеристики ДК1-15:

Диапазон частот - от 37,5 ГГц до 78,33 ГГц.

Диапазон измерения:

- ослабления - от 0 до 80 дБ;

- фазы - от 0° до 360°.

Систематическая и случайная погрешность ДК1-15 - ±(0,1-1,1) дБ.

КСВН входа - от 1,2 до 1,5.

ВЧ тракт - 5,2×2,6 мм; 3,6×1,8 мм.

Габаритные размеры - 480×480×120 мм; 480×480×160 мм.

Масса ДК1-15 - не более 54 кг.

Принцип работы основывается на линейном преобразовании частоты входного сигнала в промежуточную, на которой осуществляется сравнение ослабления измеряемого четырехполюсника с ослаблением образцового аттенюатора. В качестве источника ВЧ сигнала и гетеродина используются типовые генераторы сигналов и генераторы стандартных сигналов.

С помощью установки могут поверяться направленные ответвители, фильтры, гибридные соединения, вентили, усилители, экранировка генераторов и элементов, передающих и приемных высокочастотных тактов, а также определяться КСВ устройств, обладающих как весьма малыми, так и большими (близкими к единице) коэффициентами отражения.

Предприятие-изготовитель предоставляет гарантию соответствия прибора установка ДК1-15 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
