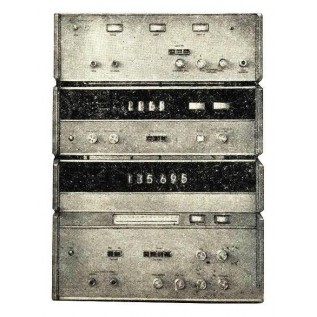

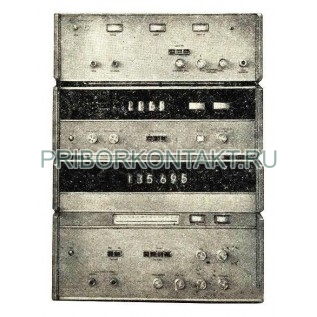

Аттенюатор Аттенюатор ДК1-12

Также этот прибор может называться: ДК1 12, ДК112, ДК-1-12, ДК 1 12, dk1-12, dk112, dk1 12.

ДК1-12 установка для проверки аттенюаторов предназначена для измерения модуля и фазы коэффициентов передачи четырехполюсников, ослабление которых не более 140 дБ. Используют для оценки качества экранировки различных СВЧ генераторов, элементов линии передачи и экранных комнат.

Установки ДК1-12 служат для измерения ослабления фиксированных аттенюаторов, ферритовых вентилей, плавнопеременных и ступенчатых аттенюаторов, коэффициента усиления ВЧ усилителей, направленности и переходного ослабления направленных ответвителей, больших КСВН с высокой точностью с помощью измерительной линии.

Состав комплекта: установка для калибровки аттенюаторов, синхронизатор, блок измерения фазы, комплект принадлежностей.

Установка предназначена для работы с серийно выпускаемыми генераторами Г4-79; Г4-80; Г4-81; Г4-82; Г4-83; Г4-107; Г4-111.

Диапазон частот - от 0,1 МГц до 17,44 ГГц.

Пределы изменения ослабления:

- относительно 10 мкВт - от 0 до 120 дБ;

- относительно 0,01 Вт - от 30 дБ до 140 дБ.

Диапазон измерения фазового сдвига - от 0 до 360?.

Погрешность измерения фазового сдвига - не более 1?.

Разрешающая способность измерения - 0,005 дБ.

Чувствительность - 0,00001 пВт.

Погрешность измерения в диапазоне:

- до 70 дБ - от 0 до 0,06 дБ;

- от 70 дБ до 90 дБ - 0,1 дБ;

- от 90 до 110 дБ - 0,4 дБ;

- не более 140 дБ - 2,5 дБ.

КСВН для ДК1-12:

- от 1 ГГц до 12 ГГц - не более 1,15;

- не более 1 ГГц или не менее 12 ГГц - 1,3.

ВЧ тракт:

- до 12 ГГц - 50 Ом (7/3 мм);

- не менее 12 ГГц - 16?8 мм.

Габаритные размеры:

- установки для калибровки аттенюаторов - 480?320?475 мм;

- синхронизатора - 480?160?475 мм;

- блока измерения фазы - 480?160?475 мм.

Масса:

- установки для калибровки аттенюаторов - не более 40 кг;

- синхронизатора - не более 20 кг;

- блока измерения фазы - не более 12 кг.

Измерения на установке ДК1-12 автоматизированы. Численные значения и знак результата измерения высвечиваются на цифровом табло и выдаются в коде 8-4-2-1 на внешнее регистрирующее устройство. Установка может работать в режиме как одноканального измерения, так и двухканального.
