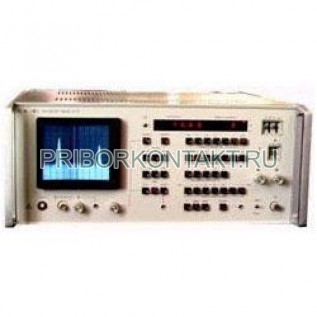

Анализатор спектра С4-77

Анализатор спектра С4-77 низкочастотный анализатор спектра периодических сигналов и шумов

Анализатор спектра С4-77 (также обозначается как С477, С 4 77, С-4-77, p4-77, С-477, С 477, c477, c 4 77, c-4-77, c-477, c 477) предназначен для визуального наблюдения и точного измерения спектральных составляющих периодически повторяющихся сигналов и стационарных шумов в низкочастотном диапазоне. Прибор обеспечивает селективный анализ по частоте и уровню, позволяет оценивать структуру спектра, побочные составляющие и уровень шумов, а также использовать его в качестве базового измерительного средства в лабораториях и на испытательных стендах.

Назначение и области применения анализатора спектра С4-77

С4-77 применяют как прецизионный анализатор спектра в низкочастотных измерительных комплексах. Основные области использования:

• спектральный анализ периодических и квазипериодических сигналов в диапазоне от десятков герц до сотен килогерц;
• исследование спектров стационарных шумов и оценка их спектральной плотности;
• измерение уровня гармонических и комбинационных составляющих для оценки нелинейности усилителей и трактов обработки сигналов;
• контроль интермодуляционных искажений третьего порядка в аналоговых трактах, фильтрах и измерительных системах;
• анализ модуляционных составляющих, связанных с сетевыми и другими паразитными влияниями;
• использование в метрологических и заводских лабораториях как рабочего стандартизированного средства спектрального анализа;
• проведение учебных и исследовательских работ по теории сигналов, шумов и спектральным методам измерений.

Благодаря сочетанию широких полос обзора, узких полос пропускания и развитых режимов развертки С4-77 подходит и для обзорного анализа спектра, и для детальных селективных измерений отдельных линий.

Функциональные возможности и особенности С4-77

Конструкция анализатора спектра С4-77 обеспечивает гибкую настройку по частоте, уровню и времени наблюдения. К ключевым возможностям прибора относятся:

• рабочий частотный диапазон от 20 Гц до 600 кГц, перекрывающий область низких и средних частот;
• измерение частоты входного синусоидального сигнала с нормированной основной и дополнительной погрешностью, зависящей от полосы пропускания и времени счета;
• широкий набор полос обзора от 0,05 кГц до 200 кГц, позволяющий выбирать оптимальное разрешение по частоте и скорость обзора;
• набор узких полос пропускания -3 дБ от 3 Гц до 3 кГц с нормируемой погрешностью и коэффициентом прямоугольности не более 10 по уровню -60 дБ;
• низкий средний уровень собственных шумов, приведенный ко входу прибора, что позволяет анализировать очень малые сигналы;
• высокая равномерность амплитудно-частотной характеристики в рабочем диапазоне частот;
• измерение абсолютных уровней сигналов в диапазоне входных напряжений от 3 В до 1 мкВ с нормированной погрешностью в нормальных и рабочих условиях;
• наличие отсчетного аттенюатора с малой погрешностью и линейного и логарифмического масштабов шкалы индикатора;
• жесткие ограничения на уровни интермодуляционных, гармонических, модуляционных и комбинационных помех;
• два номинальных значения входного активного сопротивления (600 Ом и 100 кОм) и ограничение входного напряжения по среднеквадратическому значению;
• наличие следящего генератора с нормированным выходным напряжением и уровнем гармонических составляющих;
• несколько режимов развертки (ручной, автоматический, ускоренный, однократный) и режим слежения с автоматической подстройкой по максимуму спектральной линии;
• возможность индикации спектра по двум каналам с запоминанием спектрограммы в одном канале и индикацией перегрузки при превышении допустимого входного уровня.

Технические характеристики анализатора спектра С4-77

Ниже приведены основные технические параметры, регламентируемые для анализатора спектра С4-77.

Конструкция и эксплуатационные особенности

Анализатор спектра С4-77 выполнен в жестком металлическом корпусе с фронтальной панелью, на которой размещены органы управления разверткой, полосами обзора и пропускания, аттенюатором, режимами слежения, а также органы настройки по частоте и элементы индикации. Конструктивно прибор рассчитан на установку на лабораторный стол или в измерительную стойку. Внутри расположены входной тракт с возможностью выбора входного сопротивления, селективные фильтры, преобразователь частоты, тракт промежуточной частоты, блок детектирования, следящий генератор и стабилизированный блок питания.

При эксплуатации рекомендуется выдерживать прибор до установленного времени прогрева, соблюдать ограничения по максимальному входному напряжению и использовать согласованные кабели и нагрузки. Для выполнения высокоточных измерений важно выбирать подходящую полосу пропускания и время развертки с учетом динамики анализируемого сигнала, а также периодически проводить поверку и техническое обслуживание для поддержания метрологических характеристик на заданном уровне.

Преимущества применения анализатора спектра С4-77

• высокая точность и стабильность измерения частоты и уровня для низкочастотных и среднечастотных сигналов;
• широкий набор полос обзора и полос пропускания, обеспечивающий оптимальный выбор между скоростью и разрешением по частоте;
• низкий уровень собственных шумов и жесткие ограничения по всем видам помех, включая интермодуляционные, гармонические, модуляционные и комбинационные составляющие;
• возможность работы с очень широким диапазоном уровней входного сигнала от 3 В до 1 мкВ с нормированной погрешностью;
• наличие следящего генератора, упрощающего измерения частотных характеристик трактов и четырехполюсников;
• развитые режимы развертки, включая ускоренный анализ и автоматическое слежение за выбранной спектральной составляющей;
• двухканальная индикация спектра с памятью, удобная для сравнения режимов и анализа изменений во времени;
• лабораторное исполнение, рассчитанное на длительную непрерывную работу и использование в составе профессиональных измерительных стендов.
