Анализатор спектра С4-74

Анализатор спектра С4-74 широкополосный прибор для исследования спектров сложных сигналов

Анализатор спектра С4-74 (также встречается под обозначениями С474, С 4 74, С-4-74, p4-74, С-474, С 474, c474, c 4 74, c-4-74, c-474, c 474) предназначен для измерения и анализа спектральных параметров радиоимпульсных, видеоимпульсных, АМ, ЧМ, ФМ и других сигналов сложной формы. Прибор позволяет оценивать степень монохроматичности, измерять паразитные амплитудно частотные составляющие модуляции, а также контролировать нелинейность широкополосных и узкополосных трактов. С4-74 рассчитан на стационарную эксплуатацию в лабораториях, на измерительных стендах и в метрологических подразделениях.

Назначение и области применения анализатора спектра С4-74

С4-74 используют как универсальный анализатор спектра в низкочастотном и радиочастотном диапазонах. Основные области применения:

• анализ спектров радиоимпульсных и видеоимпульсных сигналов, оценка частотного заполнения импульсных последовательностей;
• измерение спектров амплитудно, частотно и фазово модулированных сигналов, контроль глубины и вида модуляции;
• измерение степени монохроматичности генераторов и источников сигналов, оценка побочных линий и шума вокруг несущей;
• измерение паразитных амплитудно частотных составляющих и внеполосных излучений передающих трактов;
• исследование нелинейности широкополосных и узкополосных трактов по спектру выходного сигнала, оценка интермодуляционных продуктов и гармоник;
• контроль характеристик фильтров, усилителей, модуляторов, смесителей и других радиотехнических узлов;
• использование в конструкторских, испытательных и учебных лабораториях для спектрального анализа и отработки методик измерений.

Благодаря широкому диапазону частот и развитому набору полос обзора С4-74 подходит как для обзорного анализа спектра, так и для детальных измерений в узких полосах.

Функциональные возможности и особенности С4-74

Конструкция анализатора спектра С4-74 обеспечивает гибкую настройку по частоте и уровню сигнала и удобную работу с различными типами сигналов. К основным возможностям и особенностям относятся:

• непрерывный диапазон рабочих частот от 300 Гц до 300 МГц, перекрывающий область звуковых, низких и средних радиочастот;
• широкий диапазон полос обзора от 20 Гц до 150 МГц с возможностью выбора как узких, так и широких полос для быстрого обзора;
• набор полос пропускания по промежуточной частоте на уровне -3 дБ от 3 Гц до 300 кГц с кратностью 1 и 3 для подстройки селективности;
• возможность измерения уровней сигналов в диапазоне входных напряжений от 300 нВ до 3 В, что обеспечивает работу и с очень малыми, и с относительно большими сигналами;
• линейный и логарифмический амплитудный масштаб с диапазоном 0 дБ - 80 дБ для удобного сравнения уровней и оценки динамики;
• высокий динамический диапазон 70 дБ - 80 дБ, позволяющий наблюдать слабые составляющие на фоне сильной несущей;
• низкий уровень собственных шумов, что упрощает анализ малых сигналов в присутствии шумовой подложки;
• наличие отсчетного аттенюатора с нормированной погрешностью для точной установки уровня и калибровки измерений;
• стационарное исполнение с удобным доступом к органам управления и разъемам на фронтальной панели.

Технические характеристики анализатора спектра С4-74

Ниже приведены основные технические характеристики, заданные эксплуатационной документацией для анализатора спектра С4-74.

Конструкция и эксплуатационные особенности

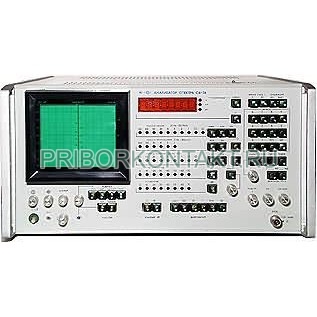

Анализатор спектра С4-74 выполнен в металлическом корпусе настольного типа, рассчитанном на установку на лабораторном столе или в составе измерительного стенда. На лицевой панели находятся органы выбора полос обзора и полос пропускания, элементы управления аттенюатором и масштабом, органы настройки по частоте, а также разъемы для подключения измеряемого сигнала и внешних устройств. Разметка шкал и органов управления выполнена таким образом, чтобы оператор мог быстро ориентироваться в выбранных режимах.

Внутри прибора размещены входной тракт с согласованием на 80 Ом, аттенюатор, преселектор, преобразователь частоты, тракты промежуточной частоты с фильтрами различных полос пропускания, детектор и блок индикации, а также собственный источник питания. Конструкция рассчитана на работу в нормируемых климатических условиях при длительной непрерывной эксплуатации. Для сохранения точности измерений рекомендуется выдерживать прибор до установления рабочего режима, не превышать допустимый уровень входного сигнала, использовать согласованные кабели и периодически проводить поверку.

Преимущества применения анализатора спектра С4-74

• широкий диапазон рабочих частот 300 Гц - 300 МГц, позволяющий анализировать как низкочастотные, так и радиочастотные сигналы;
• гибкий выбор полос обзора и полос пропускания для обзорных и селективных измерений;
• высокий динамический диапазон 70 дБ - 80 дБ и возможность работы с малыми уровнями сигналов благодаря низкому уровню собственных шумов;
• наличие линейного и логарифмического масштабов 0 дБ - 80 дБ, удобных для оценки относительных уровней и подавления побочных излучений;
• нормированная погрешность отсчетного аттенюатора, упрощающая калиброванные измерения уровней;
• лабораторное исполнение с удобным доступом к органам управления, подходящее для конструкторских, испытательных и метрологических задач;
• возможность анализа импульсных, АМ, ЧМ, ФМ и других сложных сигналов в одном приборе.
