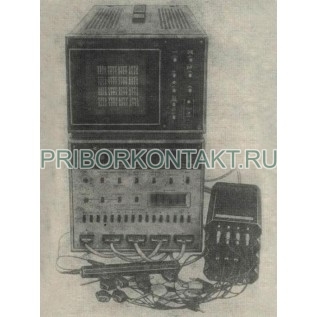

806 анализатор логический 16-канальный предназначен для наблюдения и анализа логических состояний цифровых устройств.

Анализаторы 806 используются при отладке аппаратурных и программных средств вычислительной техники, приборов с программным управлением, плат сопряжения приборов, предназначенных для, работы в ЛКП, микропроцессорных устройств и цифровых линий связи, при регулировке различных цифровых узлов.

Технические характеристики анализатора 806:

Число каналов - 16.

Объем внутренней памяти - 16×16 бит.

Параметры тактовых импульсов:

- максимальная частота - 10 МГц;

- цифровая задержка - 99 999 тактов;

- отрицательная задержка - 16 тактов.

Комбинационный запуск по любому числу каналов - от 1 до 16.

Установка пределов уровня компарирования - ±10 В.

Входное сопротивление - не менее 50 кОм.

Входная емкость - не более 30 пФ.

Напряжение сети питания - 220 В.

Частота сети питания - 50 Гц.

Потребляемая мощность - 160 В·А.

Габаритные размеры - 236×395×525 мм.

Масса анализаторов 806 - не более 22 кг.

Отличительной особенностью анализатора 806 является одновременное наблюдение логических состояний в 16 точках цифрового узла, выполненного на логических интегральных схемах любого типа (ТТЛ, ДТЛ, РТЛ, ЭСЛ, МОП), и представление информации в виде таблицы истинности на экране ЭЛТ. Возможно наблюдение как периодических, так и однократных процессов.

Пользуясь прибором, оператор имеет возможность анализировать последовательность событий и идентифицировать наиболее вероятные источники ошибок. В анализаторах 806 предусмотрен режим сравнения, позволяющий оценить работу двух однотипных логических устройств. Используя комбинационный запуск и цифровую задержку, можно просмотреть любую часть программы, проходящей по шине связи.
