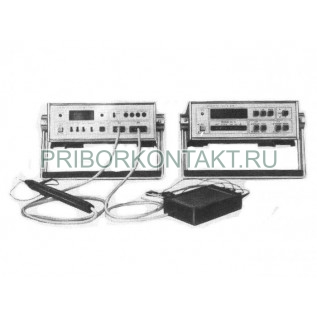

Анализатор сигнатурный 818 с генератором теста

818 анализатор предназначен для диагностирования неисправностей цифровых устройств и приборов на базе логических элементов и микропроцессоров на уровне компонента в условиях производства, эксплуатации и ремонта радиоэлектронной аппаратуры.

Состоит из анализатора сигнатурного 817 и генератора тестов 829.

Работа изделий анализаторы 818 основана на сигнатурной обработке сигналов, снимаемых с проверяемого устройства, ориентированного на проверку сигнатурным анализатором.

Технические характеристики анализаторов 818:

Вероятность правильного диагностирования правильного потока данных - 100%.

Вероятность правильного диагностирования ошибочного потока данных - 99.998%.

Максимальная частота тактового сигнала - 10 МГц.

Уровни входных сигналов - уровни ТТЛ.

Основные режимы при стимулировании:

- функциональный тест микропроцессора КР5Э0ИК80;

- свободный прогон;

- тест считывания ПЗУ;

- тест чтения-записи ЗУПВ;

- тест устройств ввода-вывода;

- нормальное функционирование проверяемой системы с подключением генератора тестов.

Габариты каждого блока - 93×259×396 мм.

Масса анализатора 818 - не более 12 кг.
