Анализатор спектра С4-60

Анализатор спектра С4-60 высокочастотный прибор для исследования спектров до 39,6 ГГц

Анализатор спектра С4-60 (С4 60, С460, C4-60, C460, S4-60) - это измерительный прибор микроволнового диапазона, предназначенный для детального исследования спектров периодических и импульсных сигналов, стационарных шумов, а также частотных и амплитудных характеристик четырехполюсников. Прибор перекрывает диапазон частот от 10 МГц до 39,6 ГГц, оснащен несколькими преобразователями диапазонов и позволяет выполнять селективные измерения частоты и уровня радиосигналов с логарифмической и линейной индикацией. С4-60 рассчитан на стационарную эксплуатацию в лабораториях, на измерительных стендах и в метрологических подразделениях.

Назначение и области применения анализатора спектра С4-60

С4-60 используют как универсальный СВЧ анализатор спектра в задачах разработки, наладки, испытаний и контроля радиоэлектронной аппаратуры. Основные области применения:

• измерение параметров спектра непрерывных колебаний сложной формы и с различными видами модуляции;
• анализ спектров амплитудно, частотно и фазово модулированных сигналов;
• контроль уровня паразитных и побочных излучений, а также внеполосных составляющих передатчиков и генераторов;
• оценка полосы излучения радиоустройств и соответствия требованиям по внеполосным излучениям;
• исследование спектров повторяющихся радиоимпульсов и измерение их спектральной структуры;
• измерение интермодуляционных искажений третьего порядка четырехполюсников и трактов усиления;
• получение и анализ частотных характеристик фильтров, усилителей, аттенюаторов, смесителей и других трактов СВЧ.

Широкий диапазон частот и развитые функции развертки делают С4-60 подходящим прибором как для лабораторных исследований, так и для приемо сдаточных и периодических испытаний аппаратуры.

Состав и конструкция С4-60

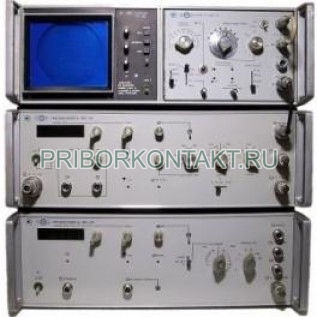

Анализатор спектра С4-60 выполнен в виде законченного комплекса из трех основных блоков:

• индикатор Я40-0830 с блоком промежуточной частоты Я4С-54 - формирование полос пропускания ПЧ, детектирование и индикация;
• преобразователь Я4С-59 - работа в нижних и средних диапазонах СВЧ частот;
• преобразователь Я4С-60 - расширение измерений в область более высоких частот до 39,6 ГГц.

Такое построение позволяет гибко перекрывать весь диапазон, подключать различные трактовые элементы и использовать прибор как измерительный узел в составе сложных стендов.

Функциональные возможности и особенности С4-60

Анализатор спектра С4-60 обладает расширенным набором режимов и настроек, необходимым для профессиональной СВЧ диагностики:

• непрерывный диапазон частот от 10 МГц до 39,6 ГГц, разбитый на шесть поддиапазонов с радиочастотными преобразователями;
• селективное измерение частоты и уровня синусоидальных сигналов в широком частотном диапазоне;
• широкие возможности по выбору полосы обзора - от 50 кГц до 1000 МГц в диапазоне до 1,5 ГГц и до 2000 МГц в верхних диапазонах;
• несколько номинальных полос пропускания по ПЧ на уровне -3 дБ - 1 кГц, 3 кГц, 10 кГц, 30 кГц, 100 кГц, 300 кГц с нормируемыми допусками;
• автоматическая перестройка частоты в широких полосах, а также режимы ручной и внешней развертки;
• логарифмическая и линейная амплитудная шкалы индикатора с нормированной погрешностью;
• встроенный ступенчатый и плавный аттенюаторы для установки номинального уровня и работы с различными мощностями сигналов;
• режимы памяти индикатора: осциллографический, периодическая запись и длительная память с сохранением спектра до 100 с;
• вывод сигналов «Видео» и «Развертка» для подключения внешних регистрирующих и анализирующих устройств;
• система фазовой автоподстройки частоты гетеродинов (ФАПЧ) для повышения стабильности настройки.

Технические характеристики анализатора спектра С4-60

Ниже приведены основные параметры, важные при выборе и эксплуатации анализатора спектра С4-60.

Режимы индикации и развертки

Индикатор анализатора спектра С4-60 имеет три режима работы памяти, переключаемые органом «ПАМЯТЬ»:

• «ОТКЛ» - обычный осциллографический режим без памяти, изображение формируется только в текущем цикле развертки;
• «ПЕРИОДИЧ» - периодическая запись и стирание спектра при длительности прямого хода автоматической развертки не менее 500 мс;
• «ДЛИТ» - режим длительной памяти, изображение записывается и удерживается на экране не менее 100 с, стирание по кнопке «X».

Внутренняя развертка запускается в режимах «ОДИН», «АВТ» и «СЕТЬ», при этом во время прямого хода загорается индикатор «РАЗВЕРТКА СКОРОСТЬ». При ручной развертке ручка «РУЧ» обеспечивает смещение луча по частоте в пределах установленной полосы обзора и перемещение по нижней горизонтальной линии экрана. Внешняя развертка осуществляется подачей 0-8 В на соответствующий разъем.

Конструкция и эксплуатационные особенности

Все блоки С4-60 выполнены в стандартном стоечном форм-факторе с фронтальным доступом к органам управления и разъемам. Металлическое шасси обеспечивает экранирование и жесткость конструкции. На панели индикатора расположены органы выбора полос обзора, полос пропускания, режимов развертки, управления памятью, аттенюаторами и усилением, а также органы точной подстройки по частоте (ручка «ФАП») при включенной ФАПЧ.

При эксплуатации рекомендуется соблюдать время прогрева перед точными измерениями, использовать согласованные коаксиальные и волноводные тракты с волновым сопротивлением 50 Ом, не превышать допустимые уровни входной мощности и следить за охлаждением блоков. Правильная организация заземления и минимизация внешних помех позволяют реализовать низкий уровень собственных шумов и заложенную динамику по амплитуде. Регулярная поверка и регламентное обслуживание обеспечивают сохранение метрологических характеристик анализатора спектра С4-60 на протяжении всего срока службы.

Преимущества применения анализатора спектра С4-60

• очень широкий частотный диапазон - от десятков мегагерц до десятков гигагерц;
• каскадная архитектура с преобразователями, позволяющая оптимально работать в разных диапазонах;
• настройка полос обзора и полос пропускания для задач от обзора спектра до узкополосных измерений;
• логарифмическая и линейная шкалы по уровню с нормируемой погрешностью в широком динамическом диапазоне;
• низкий уровень собственных шумов и нормируемые интермодуляционные искажения, обеспечивающие высокий динамический диапазон;
• развитые средства развертки, синхронизации и памяти, удобные для анализа сложных и импульсных сигналов;
• стационарное исполнение с долговечными характеристиками, подходящее для метрологических и исследовательских лабораторий.
