Анализатор спектра СК4-84

СК4-84

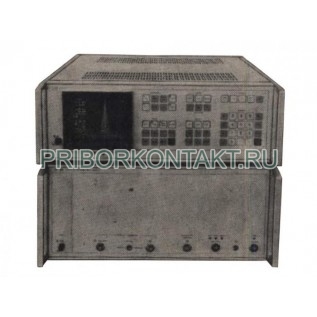

Анализатор спектра СК4-84

Также этот прибор может называться: СК484, СК4 84, СКч-8ч, ck4-84, ck484, ck4 84, sk4-84, sk484, sk4 84.

СК4-84 анализатор спектра предназначен для измерения абсолютных и относительных уровней спектральных составляющих непрерывных периодических сигналов и периодически повторяющихся импульсов, а также для измерения спектральной плотности стационарных шумовых сигналов.

Технические характеристики СК4-84:

Диапазон частотот - от 30 Гц до 110 МГц.

Полоса обзора - от 0 до 110 МГц.

Полоса пропускания анализатора на уровне 3 дБ (дискретно через - 1; 3,16; 10) - от 3,16 Гц до 31,6 кГц.

Пределы погрешности:

- измерения уровней при напряжении от 2,2 В до 0,7 мкВ - от 0,5% до 1,5%;

- измерения частоты - ±(10^-7fx+0,1 Гц).

Уровень собственных шумов в полосе 3,16 Гц - (-145) дБмВт.

Динамический диапазон анализатора СК4-84:

- по интермодуляционным искажениям - 85 дБ;

- по гармоническим искажениям - 90 дБ;

- по модуляционным шумам - 100 дБ/Гц.

Уровень максимального входного сигнала без внешнего аттенюатора - 0,1 Вт.

Входное сопротивление - 50 Ом.

Потребляемая мощность - 350 В·А.

Питание от сети:

- напряжением - 220±11 В;

- частотой - от 388 Гц до 428 Гц.

Управление СК4-84:

- вводом команд с передней панели;

- КОП.

Тип входного разъёма - розетка СР-50-273.

Габаритные размеры - 480×200×558 мм.

Масса - не более 35 кг.

Анализаторы СК4-84 обеспечивают:

- наблюдение и измерение спектра периодических непрерывных колебаний сложной формы (АМ, ЧМ, ФМ);

- определение искажений модуляции по спектру;

- измерение: паразитных и побочных спектральных составляющих, ширины занимаемой полосы и внеполосовых спектров, уровней и частот дискретных спектров, амплитудных и частотных интервалов между ними, нелинейных искажений четырехполюсников по уровню гармоник и интермо-дуляциоииых искажений третьего порядка;

- панорамное наблюдение и измерение коэффициента передачи четырехполюсников в диапазоне частот.
