Анализатор спектра Я4С-122

Я4С-122

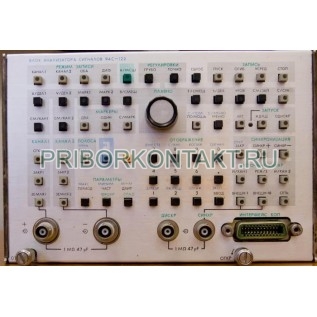

Блок анализатора сигналов Я4С-122

Также это изделие может называться: Я4С 122, Я4С122, ЯчС-122, ЯчС 122, ЯчС-122, Ya4s-122, Ya4s 122, Ya4s 122.

Я4С-122 блок анализатора сигналов предназначен для исследования формы периодических и однократных электрических сигналов путем визуального наблюдения сигналов со входа или из цифровой памяти, обработки формы регистрируемых сигналов и вычисления их параметров.

Технические характеристики:

Число каналов Я4С-122 - 2.

Полоса пропускания - от 0 до 10 МГц.

Время нарастания переходной характеристики - 35 нс.

Коэффициент отклонения - 0,5 мВ/дел; 5 В/дел.

Полное входное сопротивление - 1 МОм; 47 пФ.

Коэффициент разверток А - от 20 нс/дел до 1 с/дел.

Диапазон частот синхронизации - от 10 Гц до 10 МГц.

Минимальный уровень синхронизации:

- внутренний - 0,8 дел.

- внешний - 0,2 В.

Выполняемые функции Я4С-122:

- аналого-цифровое преобразование;

- запоминание и связь ЭВМ через интерфейс КОП.

Режимы работы каналов вертикального отклонения:

- левый канал;

- правый канал;

- «прерывисто»;

- поочередно;

- сумма.

Режимы синхронизации изделий блоки Я4С-122:

- от левого канала вертикального отклонения;

- от правого канала вертикального отклонения;

- от левого и правого каналов.
