Анализатор спектра СК4-56

Анализатор спектра СК4-56 — прибор для анализа спектров сигналов произвольной формы, модуляции и стационарных шумов

Назначение и возможности

Анализатор спектра СК4-56 (варианты обозначений: СК456, СК4 56, ck4-56, ck4 56, ck456) предназначен для исследования спектров сигналов произвольной формы и различных типов модуляции, а также спектров стационарных шумов. Высокая разрешающая способность, малый уровень паразитной модуляции гетеродина и наличие дополнительного смесителя позволяют детально изучать спектр вблизи несущей. При подключении внешнего гетеродина диапазон частот расширяется до 300 МГц.

Большой динамический диапазон дает возможность применять СК4-56 для анализа паразитной шумовой модуляции источников сигнала, а также для обнаружения искажений, обусловленных нелинейностями трактов. Следящий генератор, формирующий сигнал с частотой, равной частоте настройки прибора, упрощает измерение АЧХ четырехполюсников с высокой точностью и разрешением.

Технические характеристики

• Диапазон частот — 0,01 кГц-300 МГц.
• Полоса обзора — 0,05-50 кГц (дискретно по ряду 1, 2, 5).
• Полоса пропускания на уровне -3 дБ — 3 Гц, 10 Гц, 30 Гц, 100 Гц, 300 Гц.
• Погрешность измерения уровней — 5-8%.
• Погрешность измерения отношений уровней — ±(3-10)%.
• Погрешность измерения частоты — ±(10^-4 + П + 1) Гц.
• Уровень максимального входного сигнала — 8 В.
• Время развертки — 0,02-50 с.
• Разрешающая способность — 3 Гц.
• Динамический диапазон — до 90 дБ.

Шумы и динамический диапазон

• Собственные шумы в полосе 3 Гц — 500 нВ (10 Гц), 200 нВ (20 Гц), 30 нВ (> 1 кГц).
• Динамический диапазон по интермодуляционным искажениям — 80 дБ.
• Динамический диапазон по гармоническим составляющим — 90 дБ.

Неравномерность АЧХ

• ±3% в диапазоне 20 Гц-20 кГц.
• ±5% в диапазоне 10 Гц-60 кГц.

Состав и исполнение

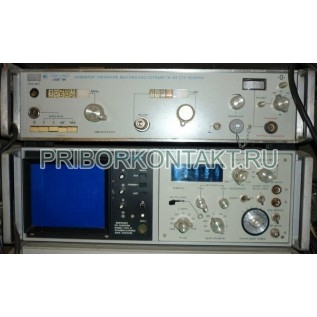

Анализаторы спектра СК4-56 выполнены в составе индикатора Я40-0830 и блока низкой частоты Я4С-68. Измеряет уровни и частоты спектральных составляющих, а также АЧХ четырехполюсников.

Питание и массогабаритные параметры

• Потребляемая мощность — 150 В·А.
• Габаритные размеры — 480×100×555 мм.
• Масса — 22 кг.
