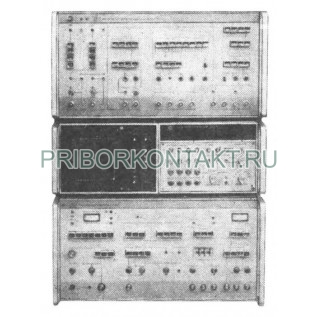

Анализатор спектра СК4-72/2

СК4-72/2

Анализатор спектра СК4-72/2

Также этот прибор может называться: СК472/2, СК4 72/2, СКч-72/2, ck4-72/2, ck472/2, ck4 72/2, sk4-72/2, sk472/2, sk4 72/2.

СК4-72/2 анализатор спектра многоканальный предназначен для анализа низкочастотных сигналов в реальном масштабе времени.

Анализаторы СК4-72/2 используются для работы в авторизированных измерительных комплексах.

Технические характеристики СК4-72/2:

Диапазон частот - от 0,05 кГц до 20 кГц.

Количество поддиапазонов - 9.

Количество частотных каналов - 200.

Пределы погрешности - ±1%.

Пределы входного напряжения по гармоническому сигналу - от 80 мВ до 8 В.

Динамический диапазон СК4-72/2 - 54 дБ.

Неравномерность амплитудно-частотной характеристики в пределах каждого поддиапазона частот - ±1 дБ.

Число:

- входных каналов - 1;

- усреднений статистических независимых спектров - от 1 до 1024;

- уровней при статистическом анализе - 256.

Погрешность цифрового отсчета амплитуд спектральных составляющих и площадей под спектральными функциями для СК4-72/2 - 4%.

Анализаторы имеют цифровой отсчет основных параметров спектра, связь с внешним ЭВМ.

Амплитудная характеристика - линейная, квадратическая, логарифмическая.

Потребляемая мощность - 320 В·А.

Габаритные размеры - 490×671×555 мм.

Масса - не более 85 кг.

Анализатор СК4-72/2 обеспечивает спектральный и статический анализ сигналов, изменяющихся во времени:

- измерение амплитудного спектра мощности, плотности распределения амплитуд;

- анализ периодических, случайных и однократных процессов;

- допусковый контроль по спектру, сличение спектров;

- выбор и запоминание максимальных значений, линейное и экспоненциальное усреднение спектров.
