Виброметр ВИП-2

ВИП-2 виброметр

Виброметр ВИП-2

Также этот прибор может называться: ВИП2, ВИП 2, vip-2, vip2, vip 2.

ВИП-2 виброметр применяется для измерения периодической вибрации работающего оборудования и машин в лабораторных и производственных условиях.

В виброметре ВИП-2 используется вибропреобразователь Д21А, который имеет цилиндрическую форму и состоит из сейсмоприемника, расположенного в стальном корпусе и поджатого стальным основанием.

Технические характеристики ВИП-2:

Рабочий диапазон частот - от 10 Гц до 1000 Гц.

Диапазон измерения:

- действующих значений виброскорости - от 0,1 мм/с до 100 мм/с;

- размаха виброперемещений - от 2 мкм до 1000 мкм.

Пределы измерительных поддиапазонов:

- по виброскорости - 1 мм/с; 3 мм/с; 10 мм/с; 30 мм/с; 100 мм/с;

- по виброперемещению - 10 мкм; 30 мкм; 100 мкм; 300 мкм; 10000 мкм.

Относительный коэффициент поперечного преобразования вибропреобразователя - не более 10%.

Основная относительная погрешность измерения параметров вибрации в нормальных условиях:

- при измерении размаха виброперемещения в частотном диапазоне от 10 Гц до 200 Гц - не более 25%;

- при измерении виброскорости в частотном диапазоне от 20 Гц до 1000 Гц - не более 15%.

Преобразователь допускает работу в переменном магнитном поле напряжённостью не более 400 А/м. Допустимый наклон преобразователя относительно вертикального рабочего положения - 30°.

Питание - 4 гальванических элемента (общее напряжение 6 В).

Габаритные размеры - 300×100×150 мм.

Масса виброметра - не более 2,5 кг.

Основным элементом виброметра ВИП-2 является вибропреобразователь, в основание корпуса которого ввинчивается наконечник. Он воспринимает механические колебания, преобразует их в электрические сигналы и подает на измерительный прибор с помощью соединительного кабеля. Измерительный прибор выполнен в виде отдельного блока. Виброметры ВИП-2 позволяют также подключение электронного осциллографа для исследования частотных характеристик источников вибрации.

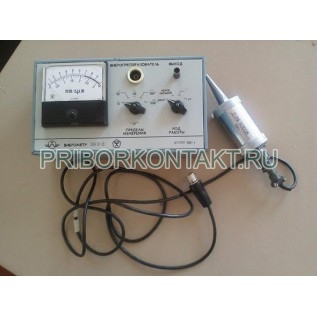

На лицевой панели виброметра ВИП-2 расположен измерительный прибор и переключатели: РОД РАБОТЫ и ПРЕДЕЛЫ ИЗМЕРЕНИЯ. В корпусе также установлен входной разъем для подключения вибропреобразователя и разъем ВЫХОД для подключения осциллографа.
