Виброметр ВР-1

ВР-1

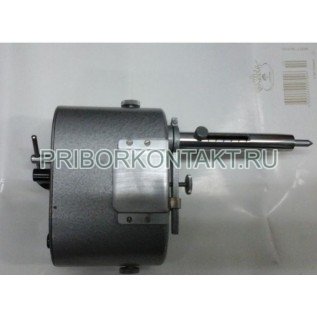

Виброграф ВР-1

Также этот прибор может называться: ВР1, ВР 1, bp-1, bp1, bp 1, vr-1, vr1, vr 1.

ВР-1 виброграф применяется для определения частоты и амплитуды колебаний машин, приборов и других объектов без необходимости создавать опору для его установки.

Вибрографы ВР-1 служат для записи кривой вибрации на ленте и состоят из передающего рычажного механизма, устройства для передвижения ленты и отметчика времени.

Технические характеристики ВР-1:

Диапазон измерения амплитуды - от 0,05 мм до 6 мм.

Диапазон измерения частоты - от 5 Гц до 100 Гц.

Интервал времени срабатывания отметчика - 1 с.

Скорость вращения агрегатов - 750 об/мин.

Отметчик времени действует от реле, питающегося от небольшой батареи 1,35 В, помещаемой внутри прибора.

При проведении измерений рукоятку вибрографа ВР-1 ставят в положение «Выключено», вращением второй рукоятки против часовой стрелки заводят пружину до отказа, заправляют ленту для виброграммы между роликами и вкладывают механизм записи в корпус, прижимают наконечником к поверхности механизма и рукоятку поворачивают в положение «Включено».

Запись вибрографами ВР-1 производится на ленте путем царапания покрывающего слоя. Лента ВР-1 передвигается с определенной скоростью при помощи часового механизма с пружинными заводом. После записи ленту с барограммой вынимают из прибора.
