Виброметр ВМ-1М1

Также этот прибор может называться: ВМ 1М1, ВМ1М1, ВМ-1-М1, ВМ 1 М1, bm-1m1, bm 1m1, bm1m1, vm-1m1, vm 1m1, vm1m1.

ВМ-1М1 виброметр предназначен для измерения среднеквадратичного значения виброускорения, виброскорости, виброперемещения и размаха виброперемещения.

Функционально и конструктивно виброметры ВМ-1М1 состоят из вибропреобразователя типа ДН-3-М1 и измерительного прибора. Измерительный прибор выполнен в виде отдельного блока и состоит из трех печатных плат.

В состав виброметра входят вибропреобразователи типов ДН-3, ДН-4 и ДН-5 и устройство зарядное.

Технические характеристики ВМ-1М1:

Полоса частот измерения:

- виброускорения - от 2 Гц до 4000 Гц;

- виброскорости - от 2 Гц до 2800 Гц.

Диапазон измерения:

- виброускорения - от 0,1 м/с² до 1000 м/с²;

- виброскорости - от 0,5 мм/с до 1000 мм/с.

Диапазон измерения виброскорости в условиях повышенной влажности - от 5 мм/с до 1000 мм/с.

Рабочий диапазон частот ВМ-1М1:

- виброускорения и виброскорости - от 1 Гц до 10 кГц;

- виброперемещения и размаха виброперемещения - от 1 Гц до 500 Гц.

Динамический диапазон измерения:

- виброскорости - от 10 мм/с до10⁴ мм/с;

- виброперемещения - не более 10 мкм;

- размаха виброперемещения - от 1 мкм до 2,82^-10 мкм.

Основная относительная погрешность при измерении:

- виброускорения, виброскорости, виброперемещения - ±10%;

- размаха виброперемещения - ±15%.

Коэффициент преобразования используемых вибропреобразователей:

- ДН-4 - 1 мВ·м·с²;

- ДН-3 - 10 мВ·м·с²;

- ДН-5 - 31,6 мВ·м·с².

Средняя наработка на отказ - 15 000 ч.

Средний срок службы - 8 лет.

Потребляемая мощность ВМ-1М1 - 5 В·А.

Питание от сети переменного тока:

- напряжением - 220 В;

- частотой (через зарядное устройство) - 50 Гц.

Напряжение питания от встроенных аккумуляторов - от 7 В до 11 В.

Габаритные размеры - 308×234×110 мм.

Масса - не более 4,5 кг.

Условия эксплуатации ВМ-1М1:

Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность при +30° С - до 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа.

Виброметр входит в агрегатный комплекс средств измерений вибрации (АКСИВ) и предназначен для работы в заводских и лабораторных условиях.

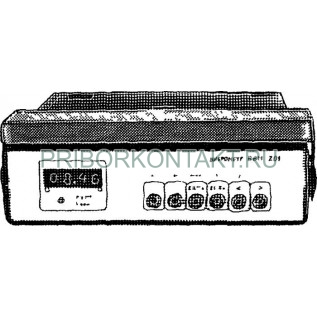

Конструктивно прибор измерительный выполнен в прямоугольном корпусе со съемными верхней и нижней крышками. Для удобного переноса имеется ремень. Все узлы измерительного прибора скомпонованы на двух печатных платах, соединенных между собой с помощью разъемов и щита. На передней панели прибора имеется цифровая индикация измерений.

Принцип действия виброметра ВМ-1-М1 основан на преобразовании механических колебаний в электрический сигнал с дальнейшей его обработкой и индикацией на показывающем приборе.
