Датчик ВК-361

ВК-361

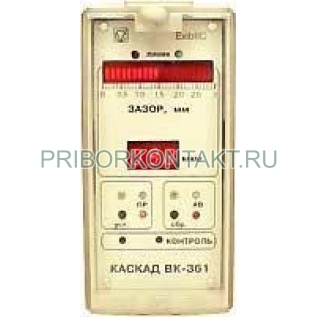

ВК-361 Вторичный блок преобразователя ВК-361, ВК361, ВК 361 ( ВК-361ИС, ВК-361ОС, ВК-361ТР )

Вторичный блок преобразователя ВК-361 представляет собой электронный блок со встроенным сетевым источником питания.



Вторичный блок ВК-361 предназначен для:
цифровой индикации размаха виброперемещения;
контроля рабочего зазора по аналоговому индикатору;
обеспечения питания виброизмерительного канала;
формирования выходных нормированных сигналов тока и напряжения;
формирования сигналов управления при превышении аварийных уровней вибрации;
обеспечения взрывозащиты.Технические характеристики:
Частотный диапазон измерения размаха виброперемещения 10 ... 1000 Гц
Диапазон измерения размаха виброперемещения 5 ... 1000 мкм
Относительная приведенная погрешность измерения размаха виброперемещения при установленном зазоре между валом и вибропреобразователем 1,5 ± 0,1 мм не хуже ±5%
Диапазон измерения зазора 1,5 ± 0,5 мм
Относительная погрешность измерения зазора не хуже ±10%
Основная приведенная погрешность срабатывания уровней предупредительной и аварийной сигнализации на базовой частоте 45 Гц не хуже ±10%
Крутизна характеристик преобразования:
для выхода постоянного тока 0 ... 5 мА 0,005 мА/мкм
для выхода постоянного тока 4 ... 20 мА 0,016 мА/мкм
для выхода постоянного и переменного напряжений
0 ... 5 В 1 мВ/мкм
Уровни уставок 2 регулируемые,
5 ... 1000 мкм
Параметры внешних коммутируемых цепей: один нормально разомкнутый контакт на каждую уставку
ток 5 А
напряжение 250 В
Питание 220 В, 50 Гц
Потребляемая мощность не более 10 ВА
Режим работы непрерывный
Габаритные размеры 136х68х255 мм
Масса 2 кг
Средний срок службы 10 лет
Гарантийный срок 18 мес.
