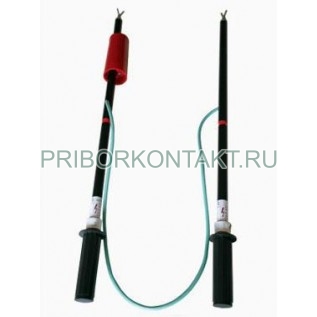

Указатель высокого напряжения со светодиодной индикацией УВН80-2М/1-С с ТФ

Также этот указатель может называться: УВН802М1СсТФ, УВН80 2М 1 С с ТФ, УВН802М1С с ТФ, УВН80-2М-1-С с ТФ, uvn80-2m/1-s s tf, uvn802m1sstf, uvn80 2m 1 s s tf, uvn802m1s s tf, uvn80-2m-1-s s tf.

УВН80-2М/1-С с ТФ указатель высокого напряжения с трубкой фазировки двухполюсный кратковременно включаемый на векторную разность напряжений контролируемых фаз, предназначен для:

- фазировки кабельных линий и силовых трансформаторов;

- проверки наличия или отсутствия напряжения в электроустановках.

Технические характеристики УВН80-2М/1-С с ТФ:

Диапазон рабочего напряжения - от 6 кВ до 10 кВ.

Частота - 50 Гц; 60 Гц.

Напряжение индикации при схеме «согласного» включения:

- при 6 кВ - не менее 7,6 кВ;

- при 10 кВ - не менее 12,7 кВ.

Напряжение индикации при схеме «встречного» включения:

- при 6 кВ - не более 1,5 кВ;

- при 10 кВ - не более 2,5 кВ.

Источник питания - 1,5 В (1 батарейка G13).

Индикация устройств указатели УВН80-2М/1-С с ТФ - светодиодная.

В наличии устройство самопроверки.

Длина:

- рукоятки - 120 мм;

- изолирующей части - не менее 260 мм;

- соединительного провода - не менее 1 м.

Габаритные размеры УВН80-2М/1-С с ТФ - не более 755×100×60 мм.

Масса в упаковке - от 0,54 кг до 0,56 кг.

Условия эксплуатации:

Температура окружающего воздуха - от -30° С до +45° С.

Относительная влажность при температуре 25º С - до 98%.
