Указатель напряжения и совпадения фаз УНФ6-10 СЗ ФАЗА

Также этот указатель может называться: УНФ610СЗФАЗА, УНФ6 10 С3 ФАЗА, УНФ6-10-СЗ-ФАЗА, УНФ610 СЗ ФАЗА, УНФ610СЗ ФАЗА, УНФ610СЗ-ФАЗА, УНФ6-10 С3 ФАЗА, unf6-10 sz faza, unf610szfaza, unf6 10 sz faza.

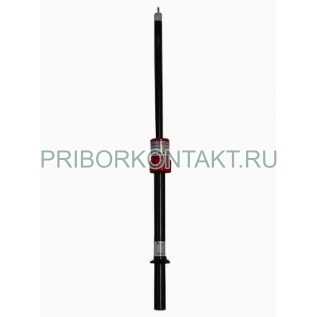

УНФ6-10 СЗ ФАЗА указатель напряжения и совпадения фаз однополюсный светозвуковой предназначен для измерения, запоминания и сравнения значения фаз на каждой из контролируемых шин.

Возможны следующие модификации - УНФ6-10 СЗ ФАЗА-2М, УНФ6-10 СЗ ФАЗА-2М-Д, УНФ6-10 СЗ ФАЗА-80.

Указатели УНФ6-10 СЗ ФАЗА-2М-Д предназначены для обслуживания персоналом, имеющим проблемы с цветовым восприятием (дальтонизм).

Технические характеристики УНФ6-10 СЗ ФАЗА:

Диапазон рабочего напряжения - от 6 кВ до 10 кВ.

Напряжение индикации:

- основной индикаторной части - не более 1,5 кВ;

- части УНФ6-10 СЗ ФАЗА-80 на газоразрядной лампе - не более 0,65 кВ.

Таблица 1.

Время:

- индикации - 10 с;

- запоминания измеренного значения фазы - 10 с;

- появления индикации - 0,01 с.

Громкость звукового сигнала УНФ 6-10 СЗ ФАЗА - не менее 75 дБ.

Временной интервал первичной синхронизации - 2 с; 5 с.

Индикация - светозвуковая.

Индикатор - многоцветовой.

Указатели УНФ6-10 СЗ ФАЗА-2М, УНФ6-10 СЗ ФАЗА-2М-Д имеют дополнительный светодиодный индикатор - синий.

Индикация дополнительного индикатора указывает оператору моменты отвода указателя от первой шины и подключения ко второй.

В наличии функция самоконтроля.

Ресурс работы - не менее 5 лет.

Габаритные размеры:

- УНФ6-10 СЗ ФАЗА, УНФ6-10 СЗ ФАЗА-80 - не более 830×60×60 мм;

- УНФ6-10 СЗ ФАЗА-2М, УНФ6-10 СЗ ФАЗА-2М-Д - не более 760×90×50 мм.

Транспортировочные габариты - не более 500×60×140 мм.

Масса в упаковке - 0,65 кг.

Рабочая часть указателя УНФ6-10 СЗ ФАЗА имеет стандартный резьбовой узел сочленения с изолирующей - М14, что позволяет устанавливать ее на штанги типа ШЭУ или ШИУК.

Основным отличием УНФ6-10 СЗ ФАЗА-2М-Д от указателя УНФ6-10 СЗ «ФАЗА»-2М является система индикации параметров сравнения фаз. Соответствующие индикаторы имеют обозначение С (совпадение фаз) и Н (несовпадение фаз), свечение которых и является результатом сравнения.

Принцип работы основан на последовательном подключении к контролируемым шинам, с последующей индикацией результата сравнения фаз.

В состав УНФ6-10 СЗ ФАЗА-80 входит:

- основной указатель напряжения УНФ6-10 СЗ ФАЗА;

- дублирующий указатель на газоразрядной лампе типа УВН80-2М - позволяет проводить контроль напряжения в широком температурном режиме и экстремальных ситуациях, при выходе из строя источника питания основной части.

Наличие указателя на газоразрядной лампе УНФ6-10 СЗ ФАЗА-80 позволяет в большинстве случаев выявить наличие однофазного замыкания на землю.

Условия эксплуатации:

Температура окружающего воздуха - от -30° С до +45° С.

Относительная влажность при температуре 25º С - до 98%.
