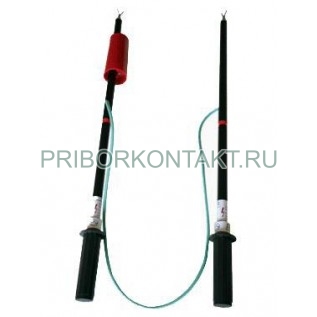

Указатель высокого напряжения УВНУ-2М/1-С с ТФ

Также это изделие может называться: УВНУ2М1С с ТФ, УВНУ2М 1 С с ТФ, УВНУ-2М-1-С с ТФ, uvnu-2m/1-s s tf, uvnu2m1s s tf, uvnu 2m 1 s s tf, uvnu2m1s s tf, uvnu-2m-1-s s tf.

УВНУ-2М/1-С с ТФ указатель высокого напряжения двухполюсный кратковременно включаемый на векторную разность напряжений контролируемых фаз, предназначен для фазировки кабельных линий и силовых трансформаторов, а также проверки наличия или отсутствия напряжения в электроустановках с номинальным напряжением.

Технические характеристики УВНУ-2М/1-С с ТФ:

Диапазон рабочего напряжения - от 6 кВ до 10 кВ.

Частота - 50 Гц; 60 Гц.

Напряжение индикации при схеме «согласного» включения:

- при 6 кВ - не менее 7,6 кВ;

- при 10 кВ - не менее 12,7 кВ.

Напряжение индикации УВНУ-2М/1-С с ТФ при схеме «встречного» включения:

- при 6 кВ - не менее 1,5 кВ;

- при 10 кВ - не менее 2,5 кВ.

Источник питания - 1,5 В (1 батарейка G13).

Индикация устройств указатели УВНУ-2М/1-С с ТФ - светодиодная.

В наличии устройство самопроверки.

Длина:

- рукоятки - 120 мм;

- изолирующей части - не менее 260 мм;

- соединительного провода - не менее 1 м.

Габаритные размеры - не более 755×100×60 мм.

Масса в упаковке - от 0,54 кг до 0,56 кг.

Условия эксплуатации:

Температура окружающего воздуха УВНУ-2М/1-С с ТФ - от -30° С до +45° С.

Относительная влажность при температуре 25º С - до 98%.
