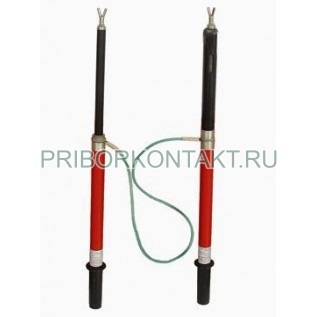

Указатель высокого напряжения УВН80-2М/1 с ТФ

Также этот указатель может называться: УВН802М1сТФ, УВН80 2М 1 с ТФ, УВН80-2М-1 с ТФ, УВН802М1 с ТФ, УВН80-2М-1 с ТФ, uvn80-2m/1 s tf, uvn802m1stf, uvn80 2m 1 s tf, uvn80-2m-1 stf, uvn802m1 s tf, uvn80-2m-1 s tf.

УВН80-2М/1 с ТФ указатель высокого напряжения двухполюсный кратковременно включаемый на векторную разность напряжений контролируемых фаз предназначен для фазировки кабельных линий и силовых трансформаторов.

Указатели УВН80-2М/1 с ТФ с трубкой фазировки используются для проверки совпадания фаз в электроустановках всех типов, включая малогабаритные комплектные распредустройства.

Технические характеристики УВН80-2М/1 с ТФ:

Диапазон рабочего напряжения - от 6 кВ до 10 кВ.

Частота - 50 Гц; 60 Гц.

Напряжение индикации при схеме «согласного» включения:

- при 6 кВ - не менее 7,6 кВ;

- при 10 кВ - не менее 12,7 кВ.

Напряжение индикации при схеме «встречного» включения:

- при 6 кВ - не менее 1,5 кВ;

- при 10 кВ - не менее 2,5 кВ.

Средний срок службы - 15 лет.

Длина:

- рукоятки УВН80-2М/1 с ТФ - 120 мм;

- изолирующей части - не менее 290 мм;

- соединительного провода - не менее 1 м.

Габаритные размеры - не более 470×100×50 мм.

Масса в упаковке УВН80-2М/1 с ТФ - от 0,9 кг до 0,95 кг.

Условия эксплуатации:

Температура окружающего воздуха - от -45° С до +45° С.

Относительная влажность при 25º С - до 98%.
