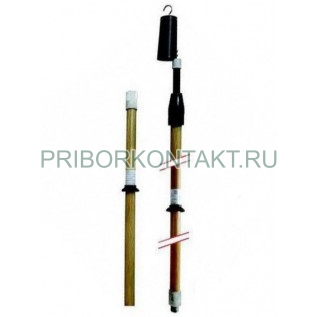

Указатель высокого напряжения УВН-35

Также это изделие может называться: УВН35, УВН 35, УВНз5, uvn35, uvn 35, uvn-35, ybh35, ybh 35, ybh-35.

УВН-35 указатель высокого напряжения предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного и постоянного тока с номинальным напряжением от 10 кВ до 35 кВ.

Технические характеристики УВН-35:

Номинальное напряжение - от 10 кВ до 35 кВ.

Напряжение индикации - 8,75 кВ.

Частота - 50 Гц; 60 Гц.

Число звеньев - 2 шт.

Длина рукоятки - 120 мм.

Длина изолирующей части - не менее 600 мм.

Общая длина УВН-35 - 1000 мм.

Шероховатость наружных поверхностей - не менее Rz 40.

Норма средней наработки на отказ УВН-35 - не менее 100 000 циклов.

Средняя наработка на отказ устанавливается для:

- температуры окружающего воздуха от +15° С до +35° С;

- относительная влажность - от 50% до 80%.

Среднее время восстановления работоспособности - не более 20 мин.

Срок службы - не менее 10 лет.

Габаритные размеры - не более 1070×85×60 мм.

Масса УВН-35 в упаковке - от 0,54 кг до 0,56 кг.

Условия эксплуатации:

Температура окружающего воздуха - от -45° С до +45° С.

Относительная влажность при 25º С - до 98%.

Относительная влажность при транспортировании и 25º С - 100%.

Указатели напряжения УВН-35 должны выдерживать без повреждений механические воздействия с максимальным ускорением 30 1/п² , частота ударов - от 80 ударов до 120 ударов в минуту.

Указатель соответствует климатическому исполнению У, категории 1.1 по ГОСТ 15150 и пригоден для поставки на экспорт в районы с тропическим климатом, относится к исполнению 0 и категории 4.1 по ГОСТ 15150.
