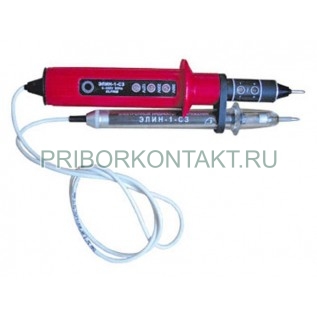

Указатель низкого напряжения ЭЛИН-1-СЗ

Также это изделие может называться: ЭЛИН 1 СЗ, ЭЛИН1СЗ, ЭЛИН-1-С3, ЕЛИН-1-СЗ, ЄЛИН-1-СЗ, elin-1-sz, elin 1 sz, elin1sz.

ЭЛИН-1-СЗ указатель низкого напряжения двухполюсный предназначен для определения наличия или отсутствия напряжения постоянного и переменного тока, с указанием полярности, номинальных напряжений переменного тока и фазного провода. Имеет световую и звуковую индикацию.

Технические характеристики ЭЛИН-1-СЗ:

Диапазон рабочего напряжения - от 20 В до 400 В.

Напряжение индикации:

- световой - 10 В;

- звуковой - 20 В.

Испытательное напряжение ЭЛИН-1-С3 - 1 кВ.

Ток протекающий через указатель - не более 10 мА.

Уровень звукового сигнала - не менее 70 дБ.

Частота индикации ЭЛИН-1-СЗ указателей напряжения - от 3 Гц до 4 Гц.

Частотой светозвуковых сигналов можно определить порядок проверяемого напряжения:

- при 127 В количество светозвуковых сигналов в секунду составляет - от 3 до 5;

- при 220 В количество светозвуковых сигналов в секунду составляет - от 6 до 10;

- при 380 В количество светозвуковых сигналов в секунду составляет - от 12 до 20.

Средний срок службы устройств индикаторы ЭЛИН-1-СЗ - 15 лет.

Длина соединительного провода - не менее 1000 мм.

Габаритные размеры в упаковке - 260×50×70 мм.

Масса в упаковке - не более 180 г.

Принцип действия указателя основан на индикации светодиодов при протекании активного тока. Корпуса указателя изготовлены из влагостойкой пластмассы и защищены от внешнего воздействия пыли и проникновения влаги.

Рабочее положение индикатора напряжения ЭЛИН-1-СЗ - любое.

Устройство позволяет определить фазный провод и примерно оценить величину контролируемого напряжения по градационной шкале. Не имеет встроенного источника питания.

Отсутствие светозвукового сигнала и свечения светодиодов в обоих корпусах указателя, свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.

ЭЛИН-1-СЗ указатели напряжения могут определить полярность постоянного напряжения, на что указывает свечение светодиода у знаков «+» или «-». При проверке переменного напряжения светятся оба светодиода.

Корпус, имеющий на поверхности металлическую пластинку, предназначен также для определения «фазы» переменного напряжения, при этом необходимо касание рукой к металлической пластинке, в этом случае загорается газоразрядная лампа, находящаяся напротив светодиодов.

Условия эксплуатации ЭЛИН-1-СЗ:

Температура окружающего воздуха - от -45° С до +45° С.

Относительная влажность при +25° С - до 98%.
