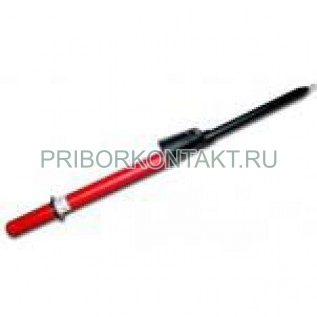

Указатель высокого напряжения УВН-80

Также это изделие может называться: УВН 80, УВН80, ybh-80, ybh 80, ybh80, uvn-80, uvn 80, uvn80.

УВН-80 указатель высокого напряжения предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного тока, применяемые в качестве основных электрозащитных средств, работающие при непосредственном прикосновении к токоведущим частям электроустановок (контактные).

Также указатель высокого напряжения используется для фазировки силовых трансформаторов в электроустановках всех видов, включая малогабаритные комплектные распределительные устройства открытого и закрытого типа, и кабельных линий.

Указатели напряжения УВН-80 представлены следующими модификациями: УВН80-2М/1, УВН80-2М/1-С, УВН80-2М/1-С с ТФ, УВН80-3М.

Указатели УВН80-2М/1-С имеют светодиодную индикацию и имеют встроенные источники питания (1 батарейка).

Технические характеристики УВН-80:

Номинальное напряжение - от 2,2 кВ до 10 кВ.

Напряжение индикации - не более 1,5 кВ.

Напряжение зажигания - 0,55 кВ.

Рабочая часть указателей выдерживает в течение 1 мин действие повышенного напряжения переменного тока -не более 14 кВ.

Изолирующая часть указателей выдерживает в течение 5 мин действие испытательного напряжения переменного тока - не более 40 кВ.

Изоляция рассчитана на проведение повторных испытаний через каждые 12 месяцев.

Указатели УВН-80 не срабатывают от влияния соседних цепей того же напряжения, что и проверяемая установка, отстоящих от указателя напряжения на расстоянии:

- для напряжения 6 кВ - 150 мм;

- для напряжения 10 кВ - 220 мм.

Средняя наработка на отказ с частотой включения 12 циклов в час - не менее 150 000 циклов.

Средний срок службы - не более 15 лет.

Длина рукоятки - 120 мм.

Длина изолирующей части:

- УВН80-2М/1 - 310 мм;

- УВН80-2М/1-С - 340 мм.

Габаритные размеры:

- УВН80-2М/1-С - 760×110×60 мм;

- УВН80-2М/1-С с ТФ - 755×100×60 мм;

- УВН80-2М/1 - 740×56×56 мм;

- УВН80-2М/1 с ТФ - 470×100×50 мм.

Масса:

- УВН80-2М/1-С - не более 0,35 кг;

- УВН80-2М/1-С с ТФ - не более 0,56 кг;

- УВН80-2М/1 - не более 0,37 кг;

- УВН80-2М/1 с ТФ - не более 0,95 кг.

Условия эксплуатации УВН80:

Температура окружающего воздуха - от -40° С до +45° С.

Относительная влажность:

- для народнохозяйственного исполнения при 25° С - до 98%;

- для тропического исполнения при 35° С - до 98%.

Указатель УВН80 состоит из двух изолирующих трубок, в одной из которых размещается рабочая часть, включающая в себя неоновую лампу и конденсаторы, в другой - изолирующая часть и рукоятка. Устройство подносят к объекту на достаточно близкое расстояние. При протекании через рабочую часть емкостного тока неоновая лампа начинает светиться, что и сигнализирует о наличии напряжения на данном исследуемом участке. При использовании указателей УВН-80 напряжения на проводах воздушных линий на деревянных или бетонных опорах, рабочая часть должна быть заземлена во избежание появлений ложных показаний.

Присоединив к указателю трубку фазировки (ТФ), содержащую несколько термостойких резисторов с большим суммарным сопротивлением, его можно использовать как устройство для проверки фаз: если лампа горит ярко при подаче к коммутационному аппарату с каждой стороны фазируемого напряжения – это свидетельствует о встречном включении, соответствующему не совпадению фаз; если же лампа не светится, то осуществлено согласное включение на напряжение одной фазы.
