Указатель высокого напряжения УВН-110

УВН-110

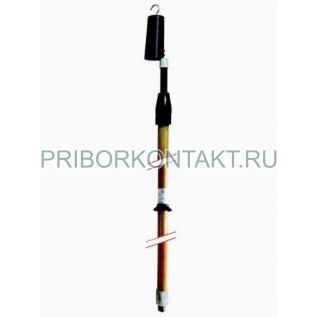

Указатель высокого напряжения УВН-110

Также это устройство может называться: УВН110, УВН 110, uvn-110, uvn110, uvn 110, ybh-110, ybh110, ybh 110.

УВН-110 указатель высокого напряжения предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного и постоянного тока с номинальным напряжением 110 кВ.

Технические характеристики УВН-110:

Номинальное напряжение - от 35 кВ до 110 кВ.

Напряжение индикации - 27,5 кВ.

Частота - 50 Гц; 60 Гц.

Число звеньев устройства УВН 110 указатель напряжения - 3 шт.

Шероховатость наружных поверхностей - не менее Rz 40.

Наличие защитного покрытия металлических деталей.

Норма средней наработки на отказ - не менее 100 000 циклов.

Среднее время восстановления работоспособности УВН-110 - не более 20 мин.

Срок службы - не менее 10 лет.

Длина устройств указатели УВН-110:

- рукоятки - 700 мм;

- изолирующей части - не менее 1400 мм;

- общая - 2300 мм.

Габаритные размеры - не более 1700×100×80 мм.

Масса УВН-110 в упаковке - от 1,2 кг до 1,25 кг.

Условия эксплуатации:

Температура окружающего воздуха - от -45° С до +45° С.

Относительная влажность при температуре 25º С - до 98%.

Климатическое исполнение:

- У - категория 1.1;

- 0 - категория 4.1.

Механические воздействия УВН-110:

- максимальное ускорение - 30 1/п²;

- частота ударов - от 80 ударов до 120 ударов в минуту.

Испытательное напряжение, действие которого в течении 1 мин выдерживает изолирующая часть - 190 кВ.
