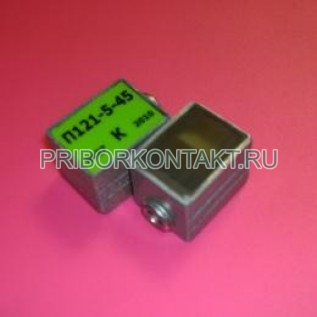

Преобразователь пьезоэлектрический П121-5-45-М-003

П121-5-45-М-003

Пьезоэлектрический преобразователь П121-5-45-М-003

Также это изделие может называться: П121 5 45 М 003, П121545М003, p121-5-45-m-003, p121 5 45 m 003, p121545m003.

П121-5-45-М-003 преобразователь пьезоэлектрический ультразвуковой наклонный совмещенный малогабаритный контактный предназначен для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов, обнаружения дефектов различной ориентации (трещин, неметаллических включений, пор, непроваров, рисок, царапин, поверхностных трещин и т.п.).

Сфера применения - контроль качества листовых материалов, металлоконструкций, трубопроводов, околошовной зоны в полевых, цеховых и лабораторных условиях на предприятиях машиностроительной, энергетической промышленности, на транспорте, а также при монтаже металлоконструкций и трубопроводов.

Преобразователи П121-5-45-М-003 могут использоваться вместе с любым ультразвуковым дефектоскопом общего назначения для обнаружения, выходящих на поверхность, вертикальных трещин в исследуемых объектах с небольшой толщиной.

Технические характеристики П121-5-45-М-003:

Эффективная частота - 5 МГц.

Угол ввода по образцу СО-2 - 45±2°.

Размеры рабочей поверхности - 22×17 мм.

Диапазон контроля по образцу СО-1 - от 5 мм до 30 мм.

Стрела - не более 6 мм.

Отношение сигнал/шум - не менее 20 дБ.

Температура окружающего воздуха - от -10° С до +50° С.

Габаритные размеры - не более 25×20×20 мм.

Отличительные особенности:

- малые габариты;

- малая стрела;

- высокое соотношение сигнал/шум в зоне контроля;

- высокая износостойкость и прочность.

Преобразователи поставляются с разъемом Lemo0, со встроенными согласующим элементом и призмами из полиимида.

Наклонные пьезоэлектрические преобразователи представляют собой электроакустические приборы, которые при одновременном использовании с ультразвуковыми дефектоскопами обеспечивают формирование пучка упругих волн для диагностики исследуемых объектов на наличие каких-либо изъянов.

В основе работы преобразователя лежит использование обратного пьезоэлектрического эффекта, который позволяет превращать электрические импульсы в механическую энергию.

Варианты исполнения изделия датчик П121-5-45-М-003 в зависимости от вида приёмки:

- отдел технического контроля - П121-5-45-М-003 ОТК;

- особо стойкие (особо стабильные) - ОСП121-5-45-М-003, П121-5-45-М-003 ОС;

- приемка заказчика - П121-5-45-М-003 ПЗ;

- военная приемка - П121-5-45-М-003 ВП.
