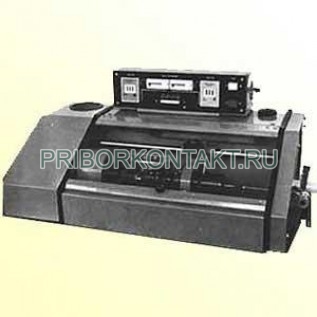

Машина для испытания проволоки на скручивание ИХ 5133

ИХ 5133

ИХ 5133, ИХ-5133, ИХ5133.Машина для испытания проволоки на скручивание
ИХ 5133

Машина предназначена для испытания проволоки на скручивание в соответствии с ГОСТ 1545.

Исполнение – настольное.

Регистрация числа скручиваний обеспечивается бесконтактным датчиком.

Число скручиваний задается счетно-импульсным реле.

Машина состоит из следующих основных узлов:
захватов,
привода вращения захвата,
механизмов установки расстояния между захватами и натяжения испытываемого образца,
счетчика измерения количества оборотов захвата.

Обеспечивается работа по следующим видам испытаний:
скручивание до разрушения,
скручивание до заданного количества скручиваний,
скручивание с последующим раскручиванием до разрушения,
скручивание с последующим раскручиванием до заданного количества оборотов.ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Диаметры зажимаемых в захватах образцов, мм от 0,2 до 1,5
Расстояние между захватами регулируемое в диапазоне, мм от 50 до 200
Частота вращения захвата, об/мин 60 - 6; 180 – 24
Число разрядов счетчика количества оборотов захвата 6
Номинальная цена единицы наименьшего разряда счетчика количества оборотов захвата 1 оборот
Диапазон задачи количества оборотов захвата от 3 до 100 оборотов
Дискретность задачи количества оборотов захвата 1 оборот
Пределы допускаемой погрешности задачи количества оборотов захвата ±2 оборота
Продольное перемещение невращающегося захвата от исходного положения, не менее
в сторону укорочения образца, мм 20
в сторону удлинения образца, мм 10
Масса грузовой подвески, не более, г 110
Общая масса грузов, устанавливаемых на грузовую подвеску, не более, кг 7,1
Дискретность нагружения, Н 0,5
Максимальная мощность, кВт (питание) 0,2 (3N, 380В, 50Гц)
Габаритные размеры (длина х ширина х высота), не более, мм 910х490х410
Масса, кг 85
