Камера тепла и холода АДБ7.0002.00.00 (АДБ 7)
Предназначена для проведения испытаний фотодиодов и фотоприемных устройств на воздействие на них температур в пределах от минус 60ºС до + 85ºС.

Назначение и устройство:
Камера тепла и холода АДБ7.0002.00.00 представляет собой установку, состоящую из камеры тепла и холода АДБ7.0002.10.00, блока управления АДБ 7.0002.50.00, стола АДБ7.0002.80.00, сосуда Дьюара и азотного питателя АДБ7.5501.00.00.
Камера тепла и холода изготавливается в четырех вариантах – с тремя приставками манипуляторами, которые имеют вводы для рук, смотровое окно и дверку в передней части камеры и позволяют производить различные манипуляции внутри камеры руками во время работы камеры, и с приставкой загрузочной которая имеет только одну дверку со смотровым окном.
В дне камеры предусмотрены отверстия для работы камеры с измерительными установками типа К54.410.
В камере имеются:
1. кассета с полками для загрузки изделий;
2. три отверстия в верхней крышке и по одному – на боковых стенках для ввода контрольных термометров или необходимых приспособлений.
При работе камеры на «тепло», нагрев камеры производится спиралью, при работе на «холод» – охлаждение производится жидким азотом из сосуда Дьюара через азотный питатель.
Активными элементами для регулирования температуры служит термосопротивление типа ИС 568 А.
Равномерность температуры внутри камеры достигается работой вентилятора.
На правой боковой стенке камеры имеется лампочка и тумблер внутреннего освещения. Лампочку внутреннего освещения можно включать также тумблером ОСВЕЩЕНИЕ, расположенным на передней панели блока управления.
Температура внутри камеры регулируется и измеряется прибором А566-03-05 ТУ25-0506.0081-84, который расположен в блоке управления.
На передней панели блока управления имеется манометр для контроля давления в сосуде Дьюара.
На задней панели блока управления есть штуцер «АЗОТ», который соединен с манометром, установленным на передней панели блока.
На задней панели камеры имеется два штуцера: для подключения к одному из них азота к испарителю от питателя азотного (штуцер «АЗОТ»), к другому – избыточного давления, создаваемого в сосуде Дьюара, в камеру от питателя азотного (штуцер «ИЗБЫТОЧНОЕ ДАВЛЕНИЕ»).

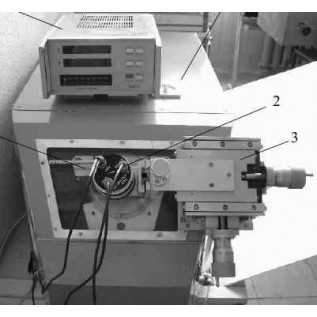

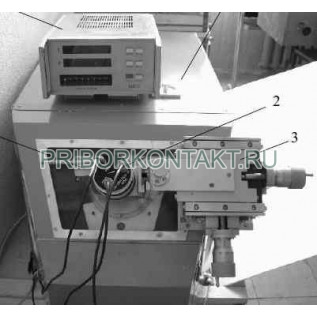

В состав камеры тепла и холода исполнения АДБ7.0002.00.00-04 входит манипулятор перемещения измерительных колодок в камеры тепла и холода АДБ7.6247.00.00 и столик АДБ 161.80.00.

Технические характеристики.
1. Диапазон рабочих температур от 60ºС до + 85ºС.
2. Время достижения придельных значений воспроизводимой температуры не более 40 мин.
3. Неравномерность распределения температуры в полезном объеме камеры не более ±2ºС.
4. Амплитуда колебаний температуры в точках полезного объема камеры не более ±1ºС. Фактическое отклонение температуры в полезном объеме от заданного значения устанавливается при аттестации камеры.
5. Погрешность измерительного устройства камеры не более 1,5ºС.
6. Относительная разность между температурой стенок и температурой воздуха в полезном объеме камеры не более 10%.
7. Скорость циркуляции воздуха в камере не менее 0,5м/с (максимальная).
8. Напряжение питания камеры – сеть (220±22В) 50Гц±1Гц.
9. Рабочий объем камеры – 55 дм3.
10. Потребляемая мощность не более 700 Вт
11. Расход жидкого азота при 70ºС-3.5 л/ч.
12. Габаритные размеры камеры со столом и сосудом Дьюара 482х1384х1500.
13. Вес – 90 кг.
14. Камера изготовляется в 4-х вариантах :
1) АДБ7.0002.00.00-01 с АДБ7.0002.40.00 – приставка загрузочная;
2) АДБ7.0002.00.00-02 с АДБ7.0002.60.00 – приставка манипуляторная;
3) АДБ7.0002.00.00-03 с АДБ7.0002.91.00 – приставка манипуляторная;
4) АДБ7.0002.00.00-04 с АДБ7.0002.60.00-01 – приставка манипуляторная и столик АДБ161.80.00.

Примечание:
- стол АДБ7.0002.80.00 – изготавливается по отдельному заказу;
- азотный питатель АДБ7.5501.00.000, АДБ7.5501.00.000-01 – по отдельному заказу;
сосуд Дьюара АСД-25 (СК-25, СДП-25) – по отдельному заказу.
