Испытатель разрядников ИР-3

ИР-3

Испытатель разрядников ИР-3

Также это изделие может называться: ИР3, ИР 3, ИР-з, ir-3, ir3, ir 3.

ИР-3 испытатель разрядников предназначен для испытания по напряжению зажигания газонаполненных, угольных и других типов разрядников, которые применяются и качестве защиты систем связи.

Испытатели ИР-3 позволяют испытывать следующие типы разрядников: Р-350, РБ-280, Р-34, УР-500, УР-500М, РВ-500, РВ-1000, РВ-2000, РВ-3000, Р-4, Р-2М, Р-27, Р-35.

Технические характеристики ИР-3:

Напряжение постоянного тока на электродах испытуемого разрядника - от 250 В до 1100 В.

Пределы измерений контрольного вольтметра - от 0 до 60 В; от 0 до 1200 В.

Статическое напряжение (пробой) - ±10 В.

Точность измерения напряжения зажигания разрядников при температуре окружающего воздуха от +15° С до +25° С - не менее ±4%.

Дополнительная температурная погрешность показании контрольного вольтметра в интервале температур от -5° С до +40° С, от соответствующего верхнего предела измерений на каждые 10° С отклонения температуры - не более 2,5%.

Расход тока питания:

- при работе на пределе измерения от 0 до 600 В - не более 85 мА;

- при работе на пределе измерения от 0 до 1200 В - не более 170 мА.

Питание осуществляется от двух последовательно включенных батарей.

В состав испытателя ИР-3 входят:

- преобразователь постоянного напряжения в переменное, выполненного на транзисторе;

- выпрямитель и удвоитель напряжения - на соленовых выпрямителях Д1-Д6 и конденсаторах С1, С5;

- измеритель напряжения, в состав которого входит стрелочный индикатор - микроамперметр ИП.

Габаритные размеры - 230×140×110 мм.

Масса - не более 2,8 кг.

Качество разрядников определяют путем испытания на срабатывание (пробой) при заданном напряжении прибором ИР-3. Испытатель представляет собой преобразователь низкого постоянного напряжения в высокое с контрольным вольтметром.

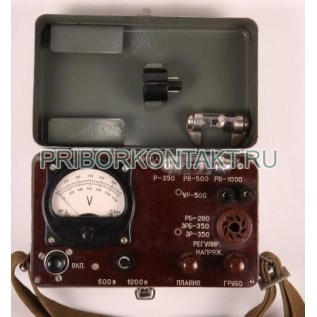

Испытатель выполнен и металлическом кожухе с откидной крышкой. На лицевую панель испытателя выведены приспособления для подключения испытуемых разрядников, контрольный вольтметр с переключателем пределов измерений, кнопка включения и ручки регуляторов испытательного напряжения. В дне кожуха имеется отсек для батареи питания, закрывающийся крышкой, которая крепится одним винтом.

Условия эксплуатации ИР-3:

Температура окружающего воздуха - от -5° С до +40° С.

Относительная влажность при температуре +25° С - до 80%.
