РКН-3-19-15 AC220В

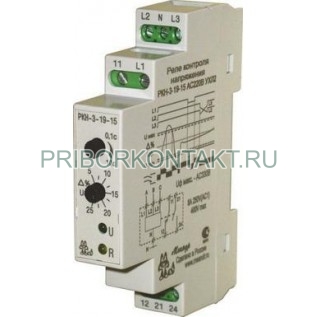

Реле фаз, напряжения РКН-3-19-15 AC220В
Реле контроля трехфазного напряжения предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трехфазного напряжения в сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога. Имеются регулировки порогов контролируемого напряжения. Предназначено для применения в электрических щитах АВР и пр.
Возможна замена реле:
-реле производства ABB CM-PVE, C556.02
-реле производства Siemens 5TT3 194, 5TT3 195, 5TT3 400-5TT3 406
-реле производства Lovato 31 DRV3N 230
-реле производства Tele E1YM400VS10 серии ENYA
-реле производства Turck SSU 33L / 230V, SSU 34 / 230V
-реле контроля напряжения производства Crouzet серии F3USN
Реле РКН-3-14-08 является микропроцессорным цифровым устройством. Прибор питается от сети – контролируемое напряжение одновременно является напряжением питания. Внутренняя схема реле питается по трем фазам, что обеспечивает работоспособность прибора даже от одной из фаз (при наличии "0" ).
Раздельная установка порогов срабатывания верхнего «U>» и нижнего «U<» с помощью потенциометров. Задержка срабатывания реле 0,1-10сек выставляется средним потенциометром.
При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчета времени задержки t, при этом контакты реле 11-12 будут разомкнуты, а контакты 21-24 - замкнуты. Мигающий индикатор «R» сигнализирует об отсчете задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена.
При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания.
При пропадании всех трех фаз реле выключается без отсчета задержки времени срабатывания.
Реле РКН-3-18-08 отличается от РКН-3-14-08 отсутствием регулировок установки порогов напряжения и контроля чередования фаз.
Реле РКН-3-19-15 модернизированный вариант РКН-3-14-08, имеет все функции контроля (меньше регулировок и индикации).
Технические характеристики реле напряжения

Параметр/

модель

 РКН-3-14-08 РКН-3-18-08 РКН-3-20-08 РКН-3-19-15 РКН-3-21-15
Напряжение питания оно-же
контролируемое напряжение, В		 Фазное 220/ линейное380
Контроль обрыва фазы да
Контроль "слипания" фаз да
Контроль чередования фаз да - - да да
Контроль асимметрии фаз -
Контроль повышения напряжения 105...130%
(регулируемый)		 286* В 253 В Симметрично регулируемый порог на снижение и превышение напряжения 5...25%
Регулируемый пороги
(общий орган регулировки)
Контроль снижения напряжения 70...95%
(регулируемый)		 154* В 176 В на превышение напряжения 5...20%
на снижение напряжения 5...25%
Задержка срабатывания и возврата реле 0.1-10с
Контакты реле 2 переключающие группы 1з+1р 1з+1р
Макс. коммутируемый ток, (АС1) 8А/250В
Светодиодная индикация зеленые светодиоды - наличие напряжения на фазах

светодиоды красного цвета:
-напряжение > U
-напряжение < U
-поочередное мигание - неправильное чередование фаз (в РКН-3-18-08, РКН-3-20-08 нет)

желтый светодиод-включено встроенное реле/отработка времени задержки		 зеленый светодиод
- наличие контролируемого напряжения
желтый светодиод
-включено встроенное реле
Диапазон рабочих температур -20C...+55C ;
-40C...+55С (по исполнениям)
Климатическое исполнение УХЛ2
Габаритные размеры, мм 35 х 90 х 63 (2 модуля) 17,5 х 90 х 66
(1 модуль)
*-по заказу изготовление РКН на другое напряжение Umax, Umin
