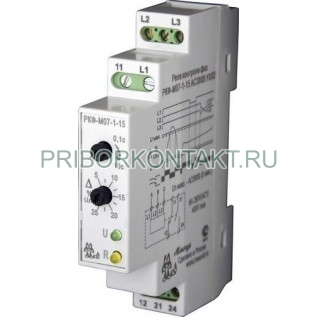

РКФ-М07-1-15 AC100В

Реле контроля трехфазного напряжения РКФ-М07-1-15 предназначено для контроля напряжения с изолированной нейтралью. Реле имеет одну совмещенную регулируемую уставку срабатывания по максимальному/минимальному напряжению, к примеру, в положении 5% реле будет срабатывать при повышении/понижении напряжения на 5% от номинального, регулируемая задержка срабатывания.
• Контроль повышения напряжения от 105 до 125% Uном
• Контроль снижения напряжения от 75 до 95% Uном
• Контроль порядка чередования фаз
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Задержка срабатывания от 0,1 до 10 сек

Реле контроля фаз через входные контакты ( L1, L2, L3) включается параллельно нагрузке, на выходе имеет контакты 1Р и 1З (21-24, 11-12). В «холодном» состоянии (реле без напряжения, не подключено) контакты 11-12 замкнуты, а контакты 21-24 разомкнуты.
Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать индикатор «R», при этом контакты реле 21-24 замыкаются, а контакты 11-12 - размыкаются.
При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчета времени срабатывания реле, если задержка установлена. При этом контакты 21-24 - разомкнутся, контакты 11-12 - замкнутся и выключится индикатор «R».

При обнаружении обратного порядка чередования фаз, при пропадании двух или трех фаз, при превышении фиксированного порога напряжения или установленного с помощью регулятора времени срабатывания более 20% - реле выключается без отсчета установленной задержки времени.
При снижении (превышении) напряжения ниже (выше, но не более 20%) установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное регулятором времени срабатывания. При пропадании двух или трех фаз одновременно реле выключится без отсчета задержки времени срабатывания.

При возвращении контролируемого параметра в норму, реле включится сразу, без учета задержки времени срабатывания, о чем будет сигнализирует индикатор «R».

Контакты 21-24 рекомендуется включать в разрыв питания катушки пускателя. При срабатывании реле отключение нагрузки производится путем разрыва цепи питания катушки магнитного пускателя через размыкающий контакт 21-24.
