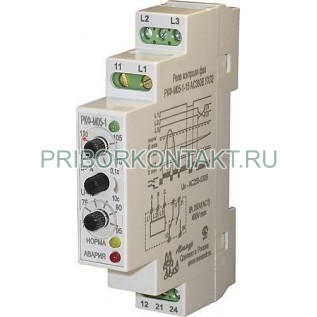

Реле фаз, напряжения РКФ-М05-1-15 AC380В , Реле фаз, напряжения РКФ-М05-2-15 AC380В

Реле фаз, напряжения РКФ-М05-1-15 AC380В РКФ-М05-2-15 AC380В

Реле контроля трехфазного напряжения РКФ-М05-1-15 предназначено для контроля напряжения с изолированной нейтралью. Имеет раздельные регулировки верхнего, нижнего порогов, задержку срабатывания.

• Контроль повышения напряжения от 105 до 130% Uном
• Контроль снижения напряжения от 70 до 95% Uном
• Контроль порядка чередования фаз
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Задержка срабатывания от 0,1 до 10 сек

В реле контроля трехфазного напряжения РКФ-М05-2-15 отключена функция контроля чередования фаз

Возможна замена реле:
-реле производства ABB CM-PVE, CM-MPS, C556.01
-реле производства Schneider Elektric RM4TR32
-реле производства Siemens 5TT3 408
-реле производства Moeller EMR4-F500-2
-реле производства Lovato 31 DRV3 400, 31 ASF 380, 31 RV3E 380
-реле производства Turck SSU 34 / 400V

Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМА», при этом контакты реле 21-24 замыкаются, а контакты 11-12 - размыкаются.
При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчета времени срабатывания реле, если задержка установлена. При этом контакты 21-24 - разомкнуться, контакты 11-12 - замкнуться и включится мигающий индикатор «АВАРИЯ». При пропадании двух или трех фаз одновременно реле выключится без отсчета задержки времени срабатывания.
При возвращении контролируемого параметра в норму, реле включится сразу, без учета задержки времени срабатывания, о чем будет сигнализирует мигающий индикатор «НОРМА».

Технические характеристики
