Манометр ДМ8010

ДМ8010

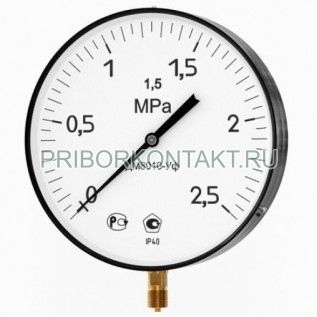

Показывающий манометр ДМ8010

Также этот прибор может называться: ДМ 8010, ДМ-8010, dm8010, dm 8010, dm-8010.

ДМ8010 манометр показывающий предназначен для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара, газа.

Сфера применения: в различных отраслях народного хозяйства, для поставки на экспорт.

Технические характеристики ДМ 8010:

Класс точности - 1,5.

Диапазоны показаний давления - от 0 до 600 кгс/см² (от 0 до 60 МПа).

Поддиапазоны показаний - 1 кгс/см²; 1,6 кгс/см²; 2,5 кгс/см²; 4 кгс/см²; 6 кгс/см²; 10 кгс/см²; 16 кгс/см²; 25 кгс/см²; 40 кгс/см²; 60 кгс/см²; 100 кгс/см²; 160 кгс/см²; 250 кгс/см²; 400 кгс/см²; 600 кгс/см².

Предел погрешности - ±1,5%.

Резьба присоединительного штуцера ДМ8010 - М12×1,5-8g; М20×1,5-8g; G1/2-В.

Средний срок службы - не менее 10 лет.

Средняя наработка на отказ - 100 000 ч.

Материалы деталей:

- стекло - оконное;

- трубчатая пружина - медный сплав, железоникелевый сплав;

- держатель - медный сплав, сталь;

- механизм: бронза, нержавеющая сталь.

Корпус ДМ8010:

- стальной;

- без фланца;

- расположение штуцера - радиальное.

Диаметр корпуса ДМ 8010 - 250 мм.

Габаритные размеры - не более 250×53×283 мм;

Масса приборов - не более 2,2 кг.

Принцип действия приборов манометры ДМ 8010 основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Под воздействием измеряемого давления свободный конец пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку прибора.

Условия эксплуатации ДМ8010:

Температура окружающего воздуха - от -50° С до +60° С.

Климатическое исполнение - У.2.

Степень защиты манометра ДМ8010 - IP40.

Устойчивость к воздействию вибрации:

- диапазон частот - от 5 Гц до 25 Гц;

- амплитуда - 0,1 мм;

- группа - L3.
