Манометр ДМ2018

ДМ2018

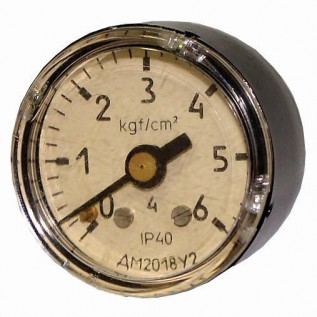

Показывающий манометр ДМ2018

Также этот прибор может называться: ДМ 2018, ДМ-2018, dm2018, dm 2018, dm-2018.

ДМ2018 манометр показывающий (технический стандартного исполнения) предназначен для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара, газа, в том числе кислорода, ацетилена, пропан бутана.

Сфера применения: в различных отраслях народного хозяйства, для поставки на экспорт.

Манометры ДМ2018 представлены в исполнении с осевым штуцером - ДМ2018ОШ.

Технические характеристики ДМ2018:

Класс точности - 2,5; 4.

Диапазоны показаний - от 1,6 кгс/см² до 250 кгс/см² (от 1,6 МПа до 25 МПа).

Рабочий предел диапазона измерений:

- избыточное давление - от 0 до 17% верхнего предела диапазона измерений;

- вакуумметрическое давление - верхний предел диапазона измерений.

Пределы допускаемой основной погрешности, выраженный в процентах от верхнего предела диапазона измерений - ±2,5%; ±4%.

Материалы деталей ДМ2018:

- корпус - сталь;

- стекло - литое;

- трубчатая пружина - медный сплав, железоникелевый сплав;

- держатель - медный сплав;

- механизм - медный сплав; нержавеющая сталь.

Корпус:

- металлический;

- без фланца;

- расположение штуцера - радиальное; осевое.

Резьба присоединительного штуцера прибора манометр ДМ 2018:

- М10х1-6g - метрическая;

- G1/8-B - дюймовая;

- R1/8 - коническая.

Средний срок службы - не менее 10 лет.

Средняя наработка на отказ - 100 000 ч.

Степень защиты - IP40.

Исполнение по устойчивости к воздействиям вибрации - L1.

Диаметр корпуса - 40 мм.

Габаритные размеры:

- осевое расположение штуцера - не более 40×45 мм;

- радиальное расположение штуцера - не более 40×57×28 мм.

Масса приборов - не более 80 г.

Принцип действия основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.

Условия эксплуатации ДМ2018:

Температура окружающего воздуха - от -50° С до +60° С.

Климатическое исполнение - У2; Т2.

Устойчивость манометра ДМ2018 к воздействиям вибрации:

- диапазон частот - от 5 Гц до 35 Гц;

- амплитуда - 0,35 мм.
