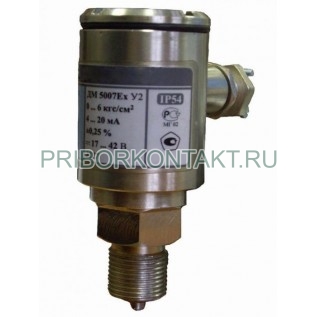

Манометр ДМ5007

ДМ5007

Датчики давления ДМ5007

Также этот прибор может называться: ДМ 5007, ДМ-5007, dm5007, dm 5007, dm-5007.

ДМ5007 датчик давления предназначен для работы в системах автоматического управления, контроля и регулирования производственных процессов с целью преобразования абсолютного, избыточного давления, разрежения, разности давлений, избыточного давления-разрежения в электрический унифицированный сигнал, а также являются комплектующим изделиям.

Также в наличии следующие модификации - ДМ5007А, ДМ5007Ех, ДМ5007АЕх.

Датчики ДМ5007Ех, ДМ5007АЕх используются для установки во взрывоопасных зонах помещений и наружных установках.

Структура условного обозначения:

Датчик ДМ5007А(Ех,АЕх)-ДА(ДИ, ДВ, ДД, ДВИ), где:

ДМ5007А - общепромышленное исполнение;

ДМ5007Ех - взрывонепроницаемая оболочка;

ДМ5007АЕх - искробезопасная электрическая цепь.

Преобразует:

- ДА - абсолютное давление;

- ДИ - избыточное давление;

- ДВ - разрежение;

- ДД - разность давлений;

- ДВИ - избыточное давление-разрежение.

Технические характеристики ДМ5007:

Условные обозначения и верхний предел измерений указаны в таблице:

Характеристика выходного сигнала - линейно возрастающая.

Наибольшее отклонение действительной характеристики - не более 0,8 предела основной погрешности.

Выходной сигнал датчика ДМ5007 - постоянный ток:

- от 4 мА до 20 мА (двухпроводная линия связи);

- от 0 до 5 мА (трехпроводная линия связи).

Пульсация выходного сигнала - не более 0,25%.

Сопротивление нагрузки:

- от 4 мА до 20 мА - от 0,2 Ом до 1000 Ом;

- от 0 до 5 мА - от 0,2 Ом до 2500 Ом.

Напряжение питания постоянного тока - от 17 В до 42 В.

Потребляемая мощность ДМ5007 с выходным сигналом:

- от 4 мА до 20 мА - не более 0,85 В·А;

- от 0 до 5 мА - не более 0,36 В·А.

Резьба присоединительного штуцера - М20×1,5-8g.

Наработка на отказ - не менее 100 000 ч.

Средний срок службы - не менее 8 лет.

Масса:

- ДМ5007 - не более 0,55 кг;

- ДМ5007А - не более 0,41 кг;

- ДМ5007АЕХ - не более 0,6 кг;

- ДМ5007Ех - не более 0,9 кг.

Условия эксплуатации ДМ5007:

Температура измеряемой среды - от -40° С до +70° С.

Относительная влажность воздуха при температуре 25° С - до 100%.

Степень защиты:

- общепромышленное - IP65;

- ДМ5007Ех - IP54.

Климатическое исполнение - У2.

Устойчивость к воздействию давлений в течении 15 мин.:

- не более 10 МПа (100 кгс/см²) - 125% от верхнего предела измерений;

- от 10 МПа (100 кгс/см²) до 60 МПа (600 кгс/см²) - 115% от верхнего предела измерений;

- от 60 МПа (600 кгс/см²) до 250 МПа (2500 кгс/см²) - 110% от верхнего предела измерений.

Датчики разности давлений выдерживают:

- пробное давление - не более 20 МПа;

- рабочее избыточное давление - 16 МПа;

- перегрузку со стороны плюсовой камеры давлением в 1,25 раза больше предельной разности давлений.

Устойчивость ДМ5007 к воздействиям вибрации:

- частота - не более 100 Гц;

- амплитуда - не более 2,5 мм.

Устойчивость к воздействию механических ударов:

- пиковое ударное ускорение - 100 м/с²;

- частота ударов - от 50 ударов/мин до 80 ударов/мин;

- число ударов - 1000.
