Манометр ДМ5002М

ДМ5002М

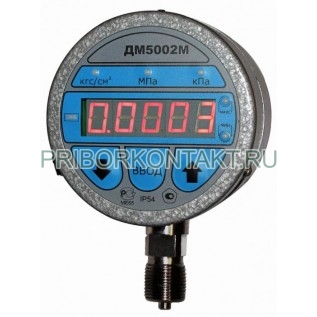

Прецизионный цифровой манометр ДМ5002М

Также этот прибор может называться: ДМ 5002М, ДМ-5002М, dm5002m, dm 5002m, dm-5002m.

ДМ5002М манометр прецизионный цифровой предназначен для измерения избыточного и абсолютного давлений и разрежения сред (неагрессивные, некристаллизующиеся жидкости, пары и газы) с отображением текущего значения на цифровом индикаторе.

Возможны следующие модификации - ДМ5002МА, ДМ5002МБ, ДМ5002МВ, ДМ5002МГ, ДМ5002Вн-А, ДМ5002Вн-Б, ДМ5002Вн-В, ДМ5002Вн-Г.

Манометры ДМ5002М используются для:

- цифровой индикации текущего значения давления;

- преобразования давления жидкостей и газов в унифицированный токовый выходной сигнал;

- управление внешними электрическими цепями с помощью релейного (двухпозиционного) коммутатора.

Сфера применения: в качестве образцовых приборов при поверке рабочих средств класса от 0,4 до 1,5.

Условное обозначение:

Манометр ДМ5002МА(Б,В,Г,Вн)-ЖКИ(СДИ), где:

ДМ5002МА, ДМ5002Вн-А - цифровая индикация текущего значения давления;

ДМ5002МБ, ДМ5002Вн-Б - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал;

ДМ5002МВ, ДМ5002Вн-В - цифровая индикация текущего значения давления и сигнализация повышения или понижения давления установленных граничных значений;

ДМ5002МГ, ДМ5002Вн-Г - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал и сигнализация повышения или понижения давления установленных граничных значений.

Исполнение:

- Вн - взрывозащищённое;

- без буквы - обычное.

Тип индикатора:

- ЖКИ - жидкокристаллический;

- СДИ - светодиодный индикатор.

Технические характеристики ДМ5002М:

Диапазон показаний - от 0 до2500 кгс/см² (от 0 до 250 МПа):

- от 0 до 0,16 кгс/см²; 0,25 кгс/см²; 0,4 кгс/см²; 0,6 кгс/см²; 1 кгс/см²; 1,6 кгс/см²; 2,5 кгс/см²; 4 кгс/см²; 6 кгс/см²; 10 кгс/см²; 16; 25 кгс/см²; 40 кгс/см²; 60 кгс/см²; 100 кгс/см²; 160 кгс/см²; 250 кгс/см²; 400 кгс/см²; 600 кгс/см²; 1000 кгс/см²; 1600 кгс/см²; 2500 кгс/см²;

- от -1 до 0 кгс/см²; 0,6 кгс/см²; 1,5 кгс/см²; 3 кгс/см²; 5 кгс/см²; 9 кгс/см²; 15 кгс/см²; 24 кгс/см².

Предел допускаемой основной погрешности - ±0,06%; 0,1%; 0,15%; 0,25%.

Дополнительная погрешность на 1 В измерения напряжения питания - не более 0,05% диапазона измерений.

Параметры:

Минимальный диапазон установок, задаваемых сигнализирующим устройством - от 0% до 0,1% верхнего предела установок.

Гистеризис срабатывания установок сигнализирующего устройства изменяется - от 0% до 10% от диапазона измерений.

Наибольшее отклонение действительной характеристики токового выходного сигнала от линейной номинальной статической - не более 0,8 значения предела погрешности токового выходного сигнала.

Пульсация выходного сигнала постоянного тока - не более 0,5 значения предела погрешности токового выходного сигнала.

Выходной сигнал - постоянный ток:

- 05 - от 0 до 5 мА;

- 42 - от 4 мА до 20 мА.

Сопротивление нагрузки ДМ5002М:

- от 4 мА до 20 мА - 250 Ом;

- от 0 до 5 мА - 1000 Ом.

Максимальные коммутируемые:

- напряжение - 220 В;

- ток - 1 А.

Напряжение внешних коммутируемых цепей:

- переменный ток с частотой 50 Гц - не более 250 В;

- постоянный ток - не более 30 В.

Напряжение питания - 24 В; 36 В.

Потребляемая мощность ДМ5002М - не более 4,2 В·А.

Резьба присоединительного штуцера:

- метрическая - М20×1,5-8g;

- дюймовая - G1/2-B;

- коническая - R1/2.

Цифровой интерфейс - RS-232; RS-485.

Наличие сенсорной клавиатуры.

Степень защиты - IP54.

Средний срок службы - 8 лет.

Число срабатываний - не менее 100 000.

Материал корпуса - алюминиевый сплав.

Диаметр корпуса - 100 мм.

Масса:

- общепромышленное исполнение - не более 1,2 кг;

- исполнение «Вн» - не более 1,9 кг.

Устройство прибора ДМ5002М:

- сенсор;

- блок электронного преобразователя;

- панель индикации.

Условия эксплуатации ДМ5002М:

Относительная влажность воздуха при температуре 35° С - до 95%.

Воздействие переменного давления:

- до 25 МПа - 20 000 циклов;

- от 25 МПа до 60 МПа - 15 000 циклов;

- от 60 МПа до 250 МПа - 10 000 циклов.

Воздействие вибрации:

- частотный диапазон - от 10 Гц до 55 Гц;

- амплитуда - 0,35 мм.

Исполнение относительно защищенности от воздействия окружающей среды:

- устойчивость к атмосферным воздействиям - защищенное;

- устойчивость к воздействию агрессивных сред - обыкновенное.

Климатическое исполнение ДМ5002М для работы при температуре:

- от -10° С до +70° С - УХЛ3.1;

- от -40° С до +70° С - У2;

- от -10° С до +70° С - Т3.

Устойчивость к:

- электромагнитным помехам;

- наносекундным импульсным помехам - 2 кВ;

- микросекундным импульсным помехам большой энергии - 1 кВ; 2 кВ;

- кондуктивным помехам при напряжении - 3В, в полосе частот - от 150 кГц до 80 МГц.

Сенсорная клавиатура на передней панели прибора манометр цифровой ДМ5002М позволяет проводить:

- установку (переустановку) диапазона измерений;

- установку единицы измерения - кПа; МПа; кгс/см²;

- настройку выходного сигнала;

- установку (переустановку) исполнения и значения пределов (уставок) коммутирующего устройства;

- контроль настройки параметров приборов;

- автокорректировку временного дрейфа (установку нуля);

- изменение времени усреднения результата измерения и выходного сигнала (демпфирование).
