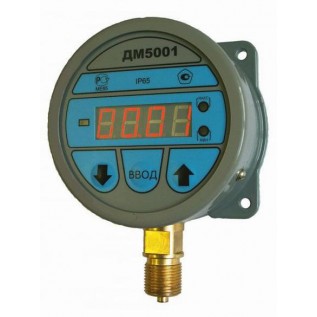

Манометр цифровой ДМ5001

Также этот прибор может называться: ДМ 5001, ДМ-5001, dm5001, dm 5001, dm-5001.

ДМ5001 манометр цифровой предназначен для измерения избыточного и вакуумметрического давлений различных неагрессивных сред и выдачи кода давления в виде унифицированного электрического сигнала по току, а также для управления внешними электрическими цепями.

Возможны следующие модификации - ДМ5001Е, ДМ5001Г, ДМ5001Е-ОШ.

Манометры ДМ5001 используются для:

- цифровой индикации текущего значения давления;

- преобразования давления жидкостей и газов в унифицированный токовый выходной сигнал;

- сигнализации повышения или понижения установленных границ давления.

Условное обозначение:

Манометр ДМ5001Е(Г)-ОШ, где:

ДМ5001Е - цифровой манометр с токовым выходом;

ДМ5001Г - цифровой манометр с токовым выходом и сигнализирующим устройством для управления внешними цепями;

ДМ5001Е-ОШ - исполнение с осевым штуцером.

Технические характеристики ДМ5001:

Класс точности приборов - 0,5; 1.

Диапазон показаний - от 0 до 2500 кгс/см² (от 0 до 250 МПа).

Предел допускаемой основной погрешности:

- показаний и выходного сигнала - ±0,5%; ±1%;

- срабатывания сигнализирующего устройства - ±0,5%; ±1%.

Дополнительная погрешность на каждые 10° С - не более 0,6 предела допускаемой основной погрешности.

Исполнение ДМ5001Г

Управление:

- напряжение постоянного тока - не более 30 В;

- напряжение переменного тока - не более 250 В;

- ток - не более 1 А.

Максимальное значение коммутируемого тока - 3 А.

Максимальное значение коммутируемого напряжения:

- постоянного тока - 30 В;

- переменного тока - 250 В.

Диапазон установок - от 5% до 95% диапазона измерений.

Минимальный диапазон установок, задаваемых сигнализирующим устройством - не менее 2% диапазона измерений.

Выдерживает перегрузку избыточным давлением:

- до 10 кгс/см² (100 МПа) - 25%;

- от 10 кгс/см² (100 МПа) до 60 кгс/см² (600 МПа) - 15%;

- 60 кгс/см² (600 МПа) до 250 кгс/см² (2500 МПа).

Выходной сигнал устройства мановакуумметр ДМ5001 - постоянный ток:

- от 4 мА до 20 мА;

- от 0 до 5 мА.

Сопротивление нагрузки:

- линия связи - трёхпроводная;

- от 4 мА до 20 мА - не более 600 Ом;

- от 0 до 5 мА - не более 2500 Ом.

Индикация ДМ5001 - цифровая четырехразрядная.

Цифровой интерфейс - RS-232.

Резьба присоединительного штуцера:

- метрическая - М20×1,5-8g;

- дюймовая - G1/2-B.

Материал:

- корпуса - алюминиевый сплав;

- держатель - латунь.

Напряжение питания - 27±4 В.

Потребляемая мощность ДМ5001 - не более 3,6 В·А.

Средний срок службы - не менее 8 лет.

Средняя наработка - не менее 50 000 ч.

Габаритный размер:

- 106×105×148 мм;

- 100×105×145 мм.

Диаметр корпуса - 100 мм.

Масса - не более 1,2 кг.

Прибор ДМ5001 состоит из:

- держатель с манометрической трубкой Бурдона, с закрепленными на нем ферритовым стержнем и катушкой индуктивности;

- электронная плата преобразователя и блока индикации.

Принцип действия приборов ДМ5001 основан на уравновешивании контролируемого давления силами упругой деформации чувствительного элемента (манометрической пружины - трубки Бурдона).

Условия эксплуатации ДМ5001:

Степень защиты - IP65.

Воздействие вибрации:

- частотный диапазон - от 10 Гц до 55 Гц;

- амплитуда - 0,35 мм.

Климатическое исполнение прибора вакуумметр ДМ5001 для работы при температуре:

- от -40° С до +50° С - У2;

- от -10° С до +60° С - Т2.

Устойчивость к:

- электромагнитным помехам;

- наносекундным импульсным помехам - 2 кВ;

- микросекундным импульсным помехам большой энергии - 1 кВ; 2 кВ;

- кондуктивным помехам при напряжении - 3В, в полосе частот - от 150 кГц до 80 МГц.
