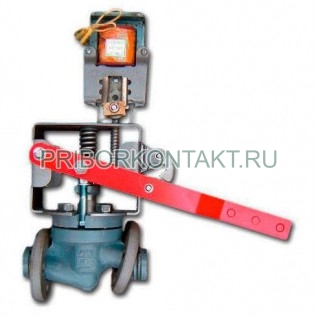

Клапан запорный соленоидный ЗСК-15

Также это изделие может называться: ЗСК15, ЗСК 15, 3СК15, 3СК 15, 3СК-15, zsk15, zsk 15, zsk-15.

ЗСК-15 клапан запорный соленоидный предназначен для автоматического прекращения подачи рабочей среды в схемах блокировки с последующим ручным “взводом” клапана в открытое положение.

Клапаны ЗСК-15 применяются в системах для управления всеми видами жидких и газообразных сред и изготавливаются в исполнении для умеренного и тропического климата.

Технические характеристики ЗСК-15:

Диаметр условного прохода (Д_у) - 15 мм.

Давление рабочее - 4 МПа (40 кгс/см²).

Номинальное напряжение срабатывания переменного тока - 127 В; 220 В; 380 В.

Частота - от 50 Гц до 60 Гц.

Рабочая среда - мазут; вода; пар.

Привод - электромагнитный.

Температура рабочей среды - до 400º С.

Материал корпуса - сталь 3.

Механическая износостойкость - 10 000 циклов.

Номинальный режим работы - продолжительный.

Присоединение ЗСК-15 к трубопроводу - фланцевое.

Степень защиты - IP50.

Размеры ЗСК-15:

- d - 14 мм;

- D1 - 40 мм;

- D2 - 75 мм;

- D3 - 105 мм;

- L1 - 175 мм;

- L2 - 406 мм;

- H - 380 мм.

Масса - не более 12,2 кг.

Клапан состоит из двух основных узлов: электромагнитного привода и клапана. Вентиль клапана соединен с электромагнитным приводом посредством штампованной рамки. При замыкании цепи питания электромагнита втягивается якорь электромагнита, сжимая пружину. Под действием пружины взводится курок. Рычаг в подтянутом положении захватывается курком за валик. При поднятом положении рычага золотник, соединенный штоком с рычагом, поднимается и открывает проход клапана.

Клапаны ЗСК-15 применяются для управления двустороннего действия приводами и имеют несколько трубных соединений по одному - двум из которых предназначены для пропуска давления, сброса давления и для привода.

Условия эксплуатации:

Температура окружающего воздуха - от -40° С до +50° С.

Относительная влажность:

- при +20° С - до 90%;

- при +40° С - до 50%.

Высота над уровнем моря - до 1000 м.

Окружающая среда - невзрывоопасная, не содержащая агрессивных газов и паров, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами.

Отсутствие непосредственного воздействия солнечной радиации.

Вибрационные нагрузки при ускорении 10 м/с² частотой - от 1 Гц до 60 Гц.

Ударные нагрузки при ускорении 50 м/с² частотой от 40 до 80 ударов в минуту в течение от 1 мс.
