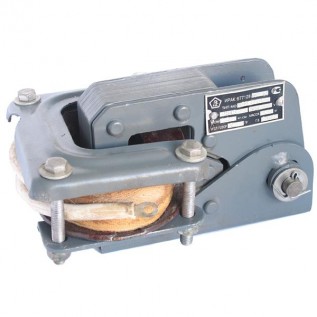

Тормозной электромагнит переменного тока МО-200Б

Также это изделие может называться: МО200Б, МО 200Б, М0200Б, М0 200Б, М0-200Б, mo200b, mo 200b, mo-200b.

МО-200Б электромагнит тормозной переменного тока предназначен для дистанционного электропривода пружинных колодочных крановых тормозов серии ТКТ.

Тормозные электромагниты МО-200Б рассчитаны на работу в прерывисто-продолжительном (ПВ=100%) и повторно-кратковременном (ПВ=40%) режимах.

Технические характеристики МО-200Б:

Номинальное напряжение - 220 В; 380 В.

Частота - 50 Гц.

Номинальный момент электромагнита:

- ПВ 40% - 39,2 Н·м;

- ПВ 100% - 19,6 Н·м.

Момент массы якоря - 3,6 Н·м.

Номинальный угол поворота якоря - 5,5º.

Потребляемая полная мощность МО-200Б в момент включения:

- ПВ 40% - 6800 В·А;

- ПВ 100% - 4000 В·А.

Потребляемая полная мощность при притянутом якоре:

- ПВ 40% - 1350 В·А;

- ПВ 100% - 650 В·А.

Потребляемая активная мощность при притянутом якоре:

- ПВ 40% - 450 Вт;

- ПВ 100% - 225 Вт.

Количество включений в час:

- при повторно-кратковременном режиме - до 1000;

- при прерывисто-продолжительном режиме - до 300.

Продолжительность цикла работы для режима ПВ=40% - не более 10 мин.

Материал каркаса позволяет осуществлять от 10 и более перемоток обмотки.

Масса МО-200Б - не более 16,5 кг.

В состав электромагнита МО-200Б входят:

- катушка МО-200;

- каркас из высококачественного прессматериала АГ-4В.

Тормозные электромагниты имеют две основные части: магнитопровод и обмотку возбуждения (катушку).

Магнитопровод состоит из неподвижного ярма и подвижного якоря. При прохождении тока через укрепленную на ярме катушку возникает магнитное поле, под действием которого якорь притягивается к ярму и через систему рычагов растормаживает тормоз.

Условия эксплуатации МО-200Б:

Температура окружающего воздуха:

- с умеренным климатом - от -45° С до 40° С;

- с холодным климатом - от -60° С до 40° С;

- с умеренным климатом - от -10° С до 45° С.

Относительная влажность для районов:

- с умеренным и холодным климатом при 25° С - до 100%;

- с тропическим климатом при 35° С - до 100%.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

Вибрационные нагрузки - от 1 Гц до 35 Гц с максимальным ускорением 5 м/с² без многократных ударов.
