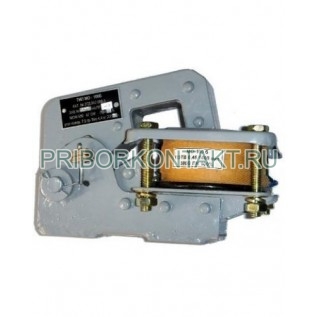

Тормозной электромагнит переменного тока МО-100Б

Также это изделие может называться: МО100Б, МО 100Б, М0100Б, М0 100Б, М0-100Б, mo100b, mo 100b, mo-100b.

МО-100Б электромагнит тормозной переменного тока предназначен для дистанционного электропривода пружинных колодочных крановых тормозов серии ТКТ.

Тормозные электромагниты МО-100Б рассчитаны на работу в прерывисто-продолжительном (ПВ=100%) и повторно-кратковременном (ПВ=40%) режимах.

Технические характеристики МО-100Б:

Номинальное напряжение - 220 В; 380 В.

Частота - 50 Гц.

Номинальный момент электромагнита:

- ПВ 40% - 5,4 Н·м;

- ПВ 100% - 2,9 Н·м.

Момент массы якоря - 0,5 Н·м.

Номинальный угол поворота якоря - 7,5º.

Потребляемая полная мощность МО-100Б в момент включения:

- ПВ 40% - 2000 В·А;

- ПВ 100% - 1100 В·А.

Потребляемая полная мощность при притянутом якоре:

- ПВ 40% - 400 В·А;

- ПВ 100% - 190 В·А.

Потребляемая активная мощность при притянутом якоре:

- ПВ 40% - 140 Вт;

- ПВ 100% - 70 Вт.

Количество включений в час:

- при повторно-кратковременном режиме - до 1000;

- при прерывисто-продолжительном режиме - до 300.

Продолжительность цикла работы для режима ПВ = 40% - не более 10 мин.

Материал каркаса позволяет осуществлять от 10 и более перемоток обмотки.

Масса - не более 4,4 кг.

В состав электромагнита МО-100Б входят:

- катушка МО-100;

- каркас из высококачественного прессматериала АГ-4В.

Тормозные электромагниты имеют две основные части: магнитопровод и обмотку возбуждения (катушку).

Магнитопровод состоит из неподвижного ярма и подвижного якоря. При прохождении тока через укрепленную на ярме катушку возникает магнитное поле, под действием которого якорь притягивается к ярму и через систему рычагов растормаживает тормоз.

Условия эксплуатации МО-100Б:

Температура окружающего воздуха:

- с умеренным климатом - от -45° С до +40° С;

- с холодным климатом - от -60° С до +40° С;

- с тропическим климатом - от -10° С до +45° С.

Относительная влажность для районов:

- с умеренным и холодным климатом при 25° С - до 100%;

- с тропическим климатом при 35° С - до 100%.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

Вибрационные нагрузки - от 1 Гц до 35 Гц с максимальным ускорением 5 м/с² без многократных ударов.
