Киловольтметр электростатический С197

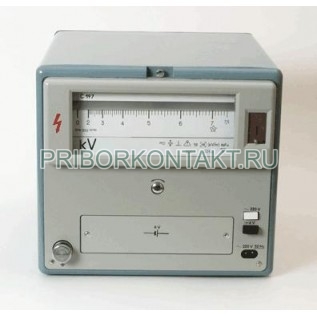

Киловольтметр электростатический С197 (С 197, С-197, c197, c 197, c-197) - переносной и встраиваемый в стойку измерительный прибор для контроля напряжения постоянного и переменного тока в широкой области частот. Применяется в цепях с одним заземленным полюсом и рассчитан на работу при температуре окружающего воздуха от 10 до 35°C и относительной влажности до 80% при 25°C. Для эксплуатации в условиях тропического климата предусмотрено исполнение С197 04.1.

Назначение и применение

• Измерение напряжения постоянного тока и переменного тока в заземленных цепях (один полюс заземлен).
• Лабораторные испытания, настройка высоковольтных установок и измерительных стендов, контроль режимов в высокочастотных трактах.
• Исполнение переносное или для установки в стойку - удобно для стационарных и выездных работ.

Особенности

• Электростатический принцип измерения - минимальная нагрузка на измеряемую цепь.
• Широкая рабочая область частот для AC, включая высокочастотные режимы.
• Встроенный световой указатель шкалы с питанием от сети 220 В или от встроенной батареи 6 В.
• Нормируется работа на высокой частоте в диапазоне 0-30 кВ - есть ограничение по времени при 2-5 МГц.

Технические характеристики

Диапазоны показаний и измерений

• Диапазоны показаний: 0-7,5 кВ; 0-15 кВ; 0-30 кВ.
• Диапазоны измерений: 2 кВ-7,5 кВ; 4 кВ-15 кВ; 8 кВ-30 кВ.

Частотные диапазоны

• Нормальная частота измеряемого напряжения: (50±0,5) Гц.
• Рабочая область частот (постоянный и переменный ток от 20 Гц до):
• 10 МГц - для диапазона показаний 0-7,5 кВ.
• 8 МГц - для диапазона показаний 0-15 кВ.
• 5 МГц - для диапазона показаний 0-30 кВ.
• Расширенная область частот: свыше 10 до 14 МГц - для диапазона показаний 0-7,5 кВ.

Нормальные условия применения

• Температура: (20±5)°C.
• Относительная влажность: 30-80%.
• Атмосферное давление: 84-106 кПа (630-800 мм рт. ст.).
• Частота измеряемого напряжения: (50±0,5) Гц.
• Положение прибора: вертикальное ±1°.
• Установка на не стальном щите (неферромагнитное основание).

Рабочие условия применения

• Температура окружающего воздуха: 10-35°C.

Погрешности

• Предел допускаемой приведенной основной погрешности и предел допускаемой вариации показаний: ±1% от конечного значения диапазона измерений (в нормальных условиях).
• Дополнительная погрешность от температуры: на каждые 10°C изменения температуры - 0,5 предела допускаемой основной погрешности.
• Дополнительная погрешность от отклонения частоты от нормальной (50±0,5) Гц до:
• 5 МГц (для всех диапазонов показаний) - 0,25 предела допускаемой основной погрешности.
• Верхнего предела рабочей области частот для диапазонов 0-7,5 и 0-15 кВ - равна пределу допускаемой основной погрешности.
• Верхнего предела расширенной области 14 МГц для диапазона 0-7,5 кВ - равна удвоенному пределу допускаемой основной погрешности.
• Частотная составляющая дополнительной погрешности в рабочей области частот: γf = f²·10^-2, где f - частота измеряемого напряжения, МГц.

Электрические параметры

• Входная емкость - не более 15 пФ (на любом диапазоне).
• Собственная резонансная частота - не ниже 100 МГц.
• Время установления показаний - не более 4 с.
• Остаточное отклонение светового указателя от нулевой отметки - не более 1,5 мм; при наклоне на 5° - не более 2,5 мм.

Режим непрерывной работы

• Измерение напряжения без ограничения по длительности непрерывной работы - в пределах технических режимов прибора.
• Ограничение: в диапазоне 0-30 кВ при частотах 2-5 МГц непрерывная работа не более 5 мин с последующим снятием напряжения минимум на 1 ч.
• Продолжительность работы при питании лампы светового указателя от встраиваемой батареи - не менее 2 ч.

Питание светового указателя

• От сети переменного тока 50 Гц напряжением 220 В.
• Или от встраиваемой батареи постоянного тока (6±0,5) В (четыре элемента типа 373 или аналогичные).

Изоляция и сопротивление изоляции

• Испытательное напряжение изоляции между высоковольтным электродом и корпусом (в нормальных условиях):
• 16 кВ - для диапазона 0-7,5 кВ.
• 26 кВ - для диапазона 0-15 кВ.
• 45 кВ - для диапазона 0-30 кВ.
• 2 кВ - между цепью электропитания и корпусом.
• Сопротивление изоляции высоковольтного электрода относительно корпуса - не менее 10⁴ МОм.
• Сопротивление изоляции цепи электропитания относительно корпуса - не менее 40 МОм.

Конструкция, габариты и масса

• Габаритные размеры - 250 x 490 x 230 мм.
• Масса - не более 8,5 кг.

Преимущества

• Измерение DC и AC напряжений в широком частотном диапазоне, включая высокочастотные области.
• Низкая нагрузка на измеряемую цепь благодаря электростатическому принципу.
• Два варианта питания подсветки шкалы - сеть 220 В или автономная батарея 6 В.
• Нормированная метрология: основная погрешность ±1% от конечного значения диапазона.
• Компоновки для переносного применения и монтажа в стойку.
