Вольтметр лабораторный Д5081

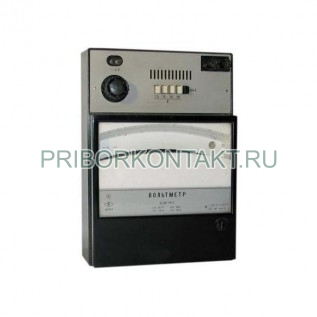

Вольтметр Д5081

Вольтметр Д5081 (Д 5081, Д-5081) - высокоточный показывающий прибор для измерения напряжения в цепях постоянного и переменного тока, а также для поверки менее точных средств измерений. Прибор соответствует классу точности 0,2 по ГОСТ 8711-78 и рассчитан на эксплуатацию в лабораторных и производственных условиях, где важна стабильность показаний и воспроизводимость результатов.

Назначение и применение

• Измерение напряжения постоянного тока.
• Измерение напряжения переменного тока в нормальной и рабочей областях частот.
• Поверка и сравнительный контроль менее точных вольтметров и измерительных трактов.
• Использование в метрологических, поверочных и ремонтных лабораториях, на стендах испытаний и настройки.

Функции и особенности

• Класс точности 0,2 - прибор подходит для задач повышенной точности и поверочных работ.
• Нормированная дополнительная погрешность по частоте - не более ±0,2% от конечного значения диапазона измерений при отклонении частоты от верхней границы нормальной области до любого значения в рабочей области.
• Нормированная температурная составляющая - ±0,2% от конечного значения диапазона измерений на каждые 10°C изменения температуры в пределах рабочих температур.
• Устойчивость к внешним магнитным полям - изменение показаний не более ±0,2% при индукции до 0,2 мТл (до 1 kHz) и до 0,13 мТл (при 1,5 kHz).
• Быстрое установление показаний - не более 3 с.
• Подсветка шкалы - питание через понижающий трансформатор от сети 220±22 В, 50-60 Гц или от внешнего источника 4±0,4 В (AC/DC).
• Исполнение 04.1 - вариант для сухого и влажного тропического климата.

Технические характеристики Д5081

Диапазоны измерений и частотные области

Условия эксплуатации и исполнения

• Д5081 - умеренный климат, закрытые сухие отапливаемые помещения: температура 10-35°C, относительная влажность до 80% при 25°C.
• Д5081-04.1 - тропическое исполнение (по ГОСТ 15150-69): закрытые помещения с кондиционированным или частично кондиционированным воздухом, температура 1-45°C, относительная влажность до 80% при 25°C.

Конструкция и эксплуатация

• При измерениях переменного напряжения контролируйте частоту: в нормальной области 45-1000 Гц прибор обеспечивает номинальные параметры, в рабочей области 1000-2000 Гц учитывайте дополнительную частотную погрешность.
• Для стабильной точности ориентируйтесь на нормальную температуру 20±2°C и учитывайте температурную поправку при отклонениях.
• При размещении на стенде избегайте сильных магнитных полей: допустимая индукция для нормирования влияния - до 0,2 мТл (до 1 kHz) и до 0,13 мТл (при 1,5 kHz).

Преимущества

• Класс 0,2 - высокий метрологический уровень для поверочных задач.
• Быстрое установление показаний (до 3 с) - удобно при серийных измерениях.
• Нормирование влияющих факторов (частота, температура, магнитное поле) - прогнозируемая точность в реальных условиях.
• Наличие исполнения Д5081-04.1 для тропического климата.
