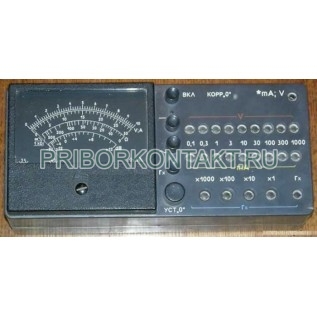

Вольтамперметр лабораторный Ц20-05

Авометр Ц20-05 (Ц 20-05; Ц-20-05; c20-05; c 20-05; c-20-05)

Ампервольтомметр Ц20-05 - прибор, используемый для измерения силы и напряжения постоянного тока, действующего значения силы и напряжения переменного тока синусоидальной формы частотой 50Гц, сопротивления постоянному току, а так же для измерения уровня передачи переменного напряжения.

Основные характеристики Ц20-05:

- линейная шкала переменного тока с 0,1В и 0,1мА;

- высокое входное сопротивление 500кОм/В;

- измерение сопротивлений до 10МОм;

- питание: 9хАА.

Авометр Ц20-05 применяется при ремонте, обслуживании электро- и радиооборудования в радиолюбительской, лабораторной и цеховой практике. Габаритные размеры авометра Ц20-05 не превышают 210х95х75мм. Масса прибора - не более 1,2кг.

Технические характеристики Ц20-05

Прибор Ц20-05 имеет предел допускаемой основной погрешности, не превышающий на всех диапазонах измерений:

- ±4,0% от конечного значения шкалы при измерении тока, напряжения; от длинны шкалы, равной 52мм, при измерении уровня передачи переменного напряжения;

-±2,5% от длинны шкалы, равной 64мм, при измерении сопротивления постоянного тока.

Измеримая величина, конечные значения диапазонов измерений, диапазон измерений, входное сопротивление, падение напряжения на контактных гнездах Ц20-05, ток потребления от источника питания омметра, рабочая область частот для диапазонов измерений переменного тока должны соответствовать данным, указанным в таблицах 1, 2, 3.

Таблица 1.

Таблица 2.

Таблица 3.

Ток, потребляемый от источников питания ±6В, не превышает 5мА. Прибор Ц-20-05 работает при горизонтальном положении шкалы измерителя.

Ампервольтомметры Ц20-05 рассчитаны на использования в помещениях со следующими условиями:

- температура окружающего воздуха - от -10ºС до +40ºС;

- относительная влажность воздуха до 90%, при температуре 30ºС.
