Вольтамперметр лабораторный М2018

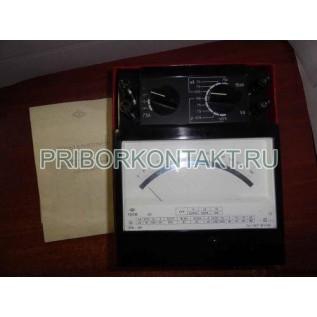

Вольтамперметр М2018

Назначение

• измерение постоянного тока и постоянного напряжения (мВ/В) в лабораторных и цеховых условиях;
• универсальный прибор для наладки и контроля цепей постоянного тока.

Основные характеристики

• Предел допускаемой основной погрешности на всех диапазонах: ±0,2%.
• Время установления показаний: не более 4 с.
• Испытательное напряжение изоляции: 2 кВ.
• Габариты: не более 243×200×100 мм.
• Масса: не более 3,0 кг (без футляра) / 4,1 кг (с футляром).

Условия эксплуатации

• температура окружающего воздуха: +10…+35 °С;
• относительная влажность: до 80% при +25 °С.

Диапазоны измерений и режимы (по табл. 1)

Измерение тока

• мА: 0,75; 1,5; 3; 7,5; 15; 30; 75; 150; 300; 750; 1500; 3000 мА;
• А: 7,5; 15; 30 А.

• 0,75 мА — 20; 1,5 мА — 40; 3 мА — 80;
• 7,5 мА — 25; 15 мА — 50; 30 мА — 100;
• 75 мА — 25; 150 мА — 50; 300 мА — 100;
• 750 мА — 30; 1500 мА — 60; 3000 мА — 120;
• 7,5 А — 75; 15 А — 150; 30 А — 300.

Измерение напряжения

• мВ: 15; 30; 60; 75; 150; 300 мВ;
• В: 0,75; 1,5; 3; 7,5; 15; 30; 75; 150; 300; 600 В.

• для 15/75/0,75/7,5/75/150 В (позиция Х1) — 0,25 мА;
• для 30/150/1,5/15/150/300 В (позиция Х2) — 0,5 мА;
• для 60/300/3/30/300/600 В (позиция Х4) — 1 мА.

Коротко о конструкции шкал
