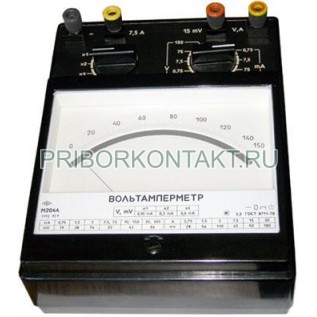

Вольтамперметр лабораторный М2044

Вольтамперметр М2044 (М2044, М-2044, m2044, m 2044, m-2044)

Вольтамперметр М2044 - прецизионный прибор для измерения тока и напряжения в цепях постоянного тока. М2044 применяют в лабораториях, на производственных участках и в ремонтных подразделениях, где требуется точный контроль малых и средних токов, а также напряжений в широком диапазоне. Также встречается модификация М2044 04.1.

Назначение и применение

• Измерение силы тока в цепях постоянного тока - от микро- и миллиамперных уровней до токов десятков ампер.
• Измерение напряжения постоянного тока - от милливольтных значений до сотен вольт.
• Наладка и контроль источников питания, измерительных стендов, электронных узлов и силовых цепей DC.

Функции и особенности

• Высокая точность на всех диапазонах - предел допускаемой основной погрешности ±0,2%.
• Широкий набор пределов по току и напряжению - удобно для измерений без внешних шунтов и делителей (в рамках предусмотренных диапазонов).
• Нормируется влияние температуры, наклона, внешнего магнитного поля и основания - важно при точных измерениях в реальных условиях.
• Стабильные метрологические параметры и высокий ресурс: средняя наработка на отказ 32500 ч, срок службы 10 лет.

Технические характеристики

Диапазоны измерений

Ток (конечные значения диапазонов): 0,75 мА; 1,5 мА; 3 мА; 7,5 мА; 15 мА; 30 мА; 75 мА; 150 мА; 300 мА; 750 мА; 1500 мА; 3000 мА; 7,5 А; 15 А; 30 А.

Напряжение (конечные значения диапазонов): 15 мВ; 30 мВ; 60 мВ; 75 мВ; 150 мВ; 300 мВ; 0,75 В; 1,5 В; 3,0 В; 7,5 В; 15,0 В; 30,0 В; 75,0 В; 150,0 В; 300,0 В; 600,0 В.

Погрешность

• Предел допускаемой основной погрешности на всех диапазонах - ±0,2%.
• Коэффициент переменной составляющей постоянного тока и напряжения - 1% (для М2044).

Время установления показаний

• На диапазоне 15 мВ - не более 6 с.
• На остальных диапазонах - не более 4 с.

Падение напряжения (для измерения тока, не более)

• 0,75 мА - 20 мВ
• 1,5 мА - 40 мВ
• 3 мА - 82 мВ
• 7,5 мА - 25 мВ
• 15 мА - 50 мВ
• 30 мА - 100 мВ
• 75 мА - 25 мВ
• 150 мА - 50 мВ
• 300 мА - 100 мВ
• 750 мА - 35 мВ
• 1500 мА - 70 мВ
• 3000 мА - 140 мВ
• 7,5 А - 75 мВ
• 15 А - 150 мВ
• 30 А - 300 мВ

Нормальные условия применения

• Температура окружающего воздуха - 20±2°C.
• Относительная влажность - 30-80%.
• Атмосферное давление - 84-106,7 кПа.
• Ориентация относительно магнитного поля Земли - любая.

Дополнительная погрешность (влияющие факторы)

• При изменении температуры на каждые 10°C в пределах 10-35°C - ±0,2% (для М2044).
• При наклоне на 5° - ±0,2% (для М2044).
• От влияния внешнего магнитного поля - ±0,3%.
• От влияния ферромагнитного основания - ±0,1%.
• От влияния рядом расположенного прибора - ±0,15%.

Электрическая прочность изоляции

• Испытательное напряжение изоляции - 2 кВ.

Надежность и ресурс

• Средняя наработка на отказ - 32500 ч (в нормальных условиях применения).
• Среднее время восстановления - 6 ч.
• Средний срок службы - 10 лет.

Габариты и исполнение

• Габаритные размеры - не более 243 x 200 x 100 мм.
• Рабочие условия по климату: температура 10-35°C, относительная влажность до 80% при 25°C.
• Код ОКП: 42 2463 0080 07.
• Доступна модификация - М2044 04.1.

Конструкция и эксплуатация

• Выбор пределов измерения выполняют штатными переключателями кратности и диапазонов.
• Для получения паспортной точности важно учитывать нормированные влияющие факторы: избегать близкого расположения мощных магнитных полей, не устанавливать прибор на ферромагнитное основание, контролировать температуру.
• На малых милливольтных пределах рекомендуется выдерживать время установления показаний (до 6 с на 15 мВ) перед фиксацией результата.

Преимущества

• Единая высокая точность ±0,2% на всех диапазонах измерений.
• Широкие диапазоны по току (до 30 А) и напряжению (до 600 В) для измерений DC.
• Нормированная устойчивость к внешним влияниям и понятные требования к установке.
• Высокая надежность и ресурс - 32500 ч наработки на отказ, срок службы 10 лет.
