Ваттметр ДМВ

ДМВ

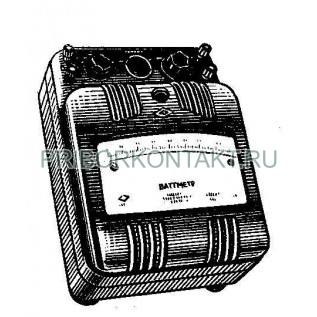

Ваттметр ДМВ

Также этот прибор может называться: dmv.

ДМВ ваттметр лабораторный переносной предназначен для измерения мощности в цепях переменного и постоянного токов.

Ваттметры ДМВ оснащены измерительным электродинамическим механизмом с замкнутым магнитопроводом.

Технические характеристики ваттметра ДМВ:

Диапазон шкалы измерения - от 0 до 500 Вт.

Основная погрешность в процентах от действительного значения - ±1%.

Испытательное напряжение изоляции - не более 2 кВ.

Цена деления шкалы - 10 Вт.

Максимальная сила тока - не более 5 А.

Сопротивление - не более 2400 Ом.

Напряжение - не более 20 В.

Индикация - стрелочная.

Цвет корпуса - черный.

Рабочее положение - горизонтальное.

От влияния внешних полей - не защищен.

При работе ваттметра ДМВ прикасаться к нему опасно.

Ваттметр используется в условиях умеренного климата в сухих помещениях.

Электродинамический механизм ваттметров ДМВ состоит из неподвижной и подвижной катушек, поршня и камеры. Подвижная катушка может поворачиваться вокруг оси внутри двух секций неподвижной катушки. При наличии в катушках токов возникают электромагнитные силы взаимодействия, стремящиеся повернуть подвижную катушку по одной оси с неподвижной. В результате возникает вращающий момент. При синусоидальных токах вращающий момент электродинамического измерительного механизма пропорционален произведению действующих значений токов в катушках и косинусу угла сдвига фаз между ними.

Предприятие-изготовитель предоставляет гарантию соответствия прибора ваттметр ДМВ всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
