Описание товара

Д5020

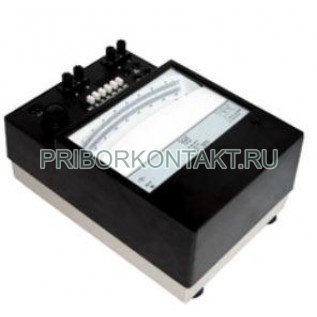

Ваттметр Д5020 малокосинусный (Д-5020, Д 5020)
Для измерений мощности однофазных электрических цепей переменного тока при большом фазовом сдвиге, а также цепей постоянного тока.
Класс точности - 0,5
Номинальный ток: 5А, 10А, 2,5А, 0,5А, 1А, 0,25А
Номинальное напряжение: 30В, 75В, 150В, 300В, 450В, 600В
Габаритные размеры 205x290x135мм.

Ваттметр Д5020 малокосинусный предназначен для измерений мощности однофазных электрических цепей переменного тока при большом фазовом сдвиге, а также цепей постоянного тока.
Ваттметры Д5020 малокосинусные используются при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80%.
Параметры прибора Ваттметр Д5020 малокосинусный приведены в таблице.
Модификация ваттметра Номина-
льный ток, А		 Конечное значение диапазона измерений, Вт, для номинального напряжения, В
30В 75В 150В 300В 450В 600В
Д5020/1 5А 15Вт 37,5Вт 75Вт 150Вт 225Вт 300Вт
10А 30Вт 75,0Вт 150Вт 300Вт 450Вт 600Вт
Д5020/2 2,5А 7,5Вт 18,75Вт 37,5Вт 75Вт 112,5Вт 150Вт
5А 15,0Вт 37,50Вт 75,0Вт 150Вт 225Вт 300Вт
Д5020/3 0,5А 1,5Вт 3,75Вт 7,5Вт 15Вт 22,5Вт 30Вт
1А 3,0Вт 7,50Вт 15Вт 30Вт 45Вт 60Вт
Д5020/4 0,25А 0,75Вт 1,875Вт 3,75Вт 7,5Вт 11,25Вт 15Вт
0,5А 1,50Вт 3,750Вт 7,5Вт 15Вт 22,5Вт 30Вт
Модификация ваттметра Номинальный ток, А Номинальное активное сопротивление, Ом Номинальная
индуктивность, мГн
Д5020/1 5А 0,016 5,5·10-3
10А 0,005 1,7·10-3
Д5020/2 2,5А 0,04 0,025
5А 0,016 5,5·10-3
Д5020/3 0,5А 0,65 0,58
1А 0,16 0,145
Д5020/4 0,25А 2,6 2,3
0,5А 0,65 0,58
Номинальный коэффициент мощности cosφ= 0,1.
Нормальная область частот от 45 до 65 Гц; рабочая область частот от 150 до 500 Гц.
Номинальный ток параллельной цепи 5 мА.
Мощность, потребляемая последовательной цепью ваттметра в нормальной области частот, составляет 0,8 ВА.
Время установления показаний не более 4 с.
Габаритные размеры прибора Ваттметр Д5020 малокосинусный - 205x290x135 мм, масса 4,5 кг; размеры трансформатора 60 х 85 х 46 мм, масса 0,6 кг.
Ваттметры относятся к приборам электродинамической системы с креплением подвижной части на растяжках.
Отсчетное устройство - световой указатель.
Длина шкалы 150 мм.
Питание цепи освещения производится от сети переменного тока напряжением 220 В частоты 50 Гц через понижающий трансформатор, комплектуемый вместе с ваттметром, либо непосредственно от источника переменного или постоянного тока напряжением 4 В.
